Усиленные зажимные губки, плоский дизайн AMF № 6497F
С точной призматической направляющей.
Корпус: закаленная сталь.
Зажимные губки: закаленная сталь, закаленная.
Реверсивные зажимные губки с гладкой стороной для обрабатываемых деталей и зубчатой стороной для шероховатых поверхностей зажима.

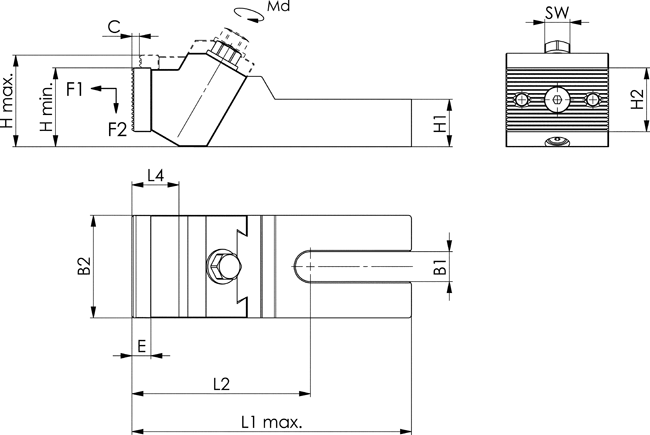

| № заказа | Паз | B1 | B2 | C | E | H min. | H max. | H1 | H2 | L1 max. | L2 | L4 | SW |
F1* [kN] |
F2* [kN] |
Md [Nm] |
Вес [г] |
| 564074 |
10 12 14 |
14 | 40 | 3 | 8 | 3 | 33.5 | 20 | 25,4 | 128 | 82 | 19 | 13 |
4 8 15 |
0,7 1,2 2,2 |
11 20 40 |
840 |
| 562016 |
12 14 16 18 |
19 | 65 | 6 | 12 | 50 | 60 | 30 | 40 | 177 | 113 | 29 | 16 |
8 15 20 28 |
1,2 2,2 3,0 4,2 |
20 40 45 60 |
3020 |
| 562017 |
20 22 24 28 30 |
26 | 75 | 7,5 | 12 | 60 | 73 | 36 | 40 | 224 | 135 | 29 | 18 |
25 25 32 32 36 |
4,5 4,5 4,8 4,8 5,4 |
85 85 95 95 110 |
4880 |
| 562018 |
32 36 42 |
38 | 90 | 10 | 12 | 75 | 91,5 | 46 | 40 | 256 | 152 | 34 | 21 | 50 | 7,5 | 160 |
7715 |
