Боковое зажимное устройство AMF № 6498
Используется для захвата края заготовки.
M12x14, в комплекте с креплением M12.
Основная часть из цементируемой азотируемой стали.
Зажимной крюк из цементируемой стали, закаленный. Момент затяжки 75 Нм. Крепление с помощью винтов класса прочности 10.9.
Применение:
Механическое боковое зажимное устройство с эффектом притяжения можно использовать в качестве зажимного элемента и фиксированного упора. С помощью регулирующего винта заготовка зажимается зажимным крюком. Одновременно возникает эффект притяжения к опорной поверхности. При расположении упора сбоку заготовку можно зажимать с большой степенью повторяемой точности.
В сочетании с базовой пластиной № 6498FT боковое зажимное устройство можно использовать поперек паза стола. Вместе с круглой базовой пластиной № 6498FR - только вдоль паза стола.
Преимущество:
- компактная конструкция
- прочное и надежное закрепление заготовки благодаря эффекту притяжения
- повышенная степень зажима пластин для выполнения отверстий и пазов
- боковой зажим пластин для полной обработки поверхностей без дополнительного контура
- боковая резьба позволяет закрепить упор
- возможно горизонтальное и вертикальное использование
- уменьшение затрат на оснащение за счет сокращения времени и количества элементов оснащения
- многостороннее и разнообразное использование
|

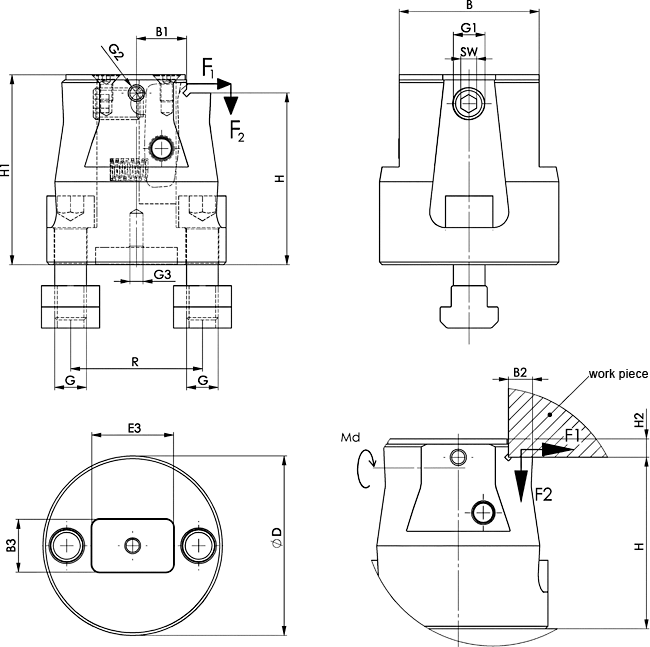

№ заказа |
Размер |
Паз |
Крутящий момент |
H ± 0,1 |
F1 |
F2 |
Вес |
|
73890 |
M12x14 |
14 |
75 |
65 |
12 |
7 |
1530 |
|
375501 |
M16x18 |
18 |
80 |
75 |
20 |
10 |
2627 |
|
374355 |
M20x22 |
22 |
160 |
100 |
25 |
17 |
5996 |
