Базовая пластина, круглая AMF № 6498FR
M12x14, в комплекте с крепежным винтом. Основная часть из цементируемой азотируемой стали. Крепление с помощью винтов класса прочности 10.9.
Применение:
Использование вместе с поперечным зажимным устройством № 6498 для возможности зажима также поперек и вдоль паза стола.
Преимущество:
- Для простого применения поперечного зажимного устройства при зажиме поперек и вдоль паза
- Увеличение опорной поверхности заготовки на 30 мм
- Возможность перемещения поперечного зажимного устройства на базовой пластине на 40 мм
Указание:
За счет использования двух плоских сухарей № 6322B (№ для заказа 71712) можно точно установить боковое зажимное устройство с круглой опорной пластиной в паз стола станка.
|

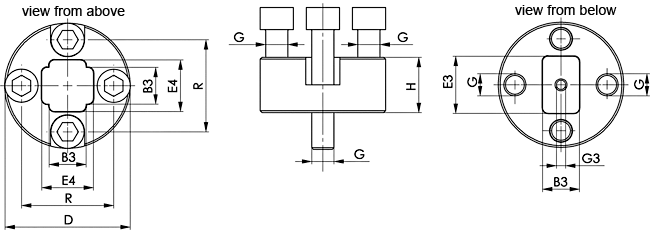

№ заказа |
Размер |
Паз |
H ± 0,1 |
B3 |
D + 2 |
E3 |
E4 |
G |
G3 |
R |
Вес |
|
73916 |
M12x14 |
14 |
30 |
20 |
68 |
31,0 |
28,0 |
M12 |
M6 |
50 |
930 |
|
375527 |
M16x18 |
18 |
50 |
20 |
78 |
25,5 |
25,5 |
M16 |
M6 |
50 |
1780 |
|
374371 |
M20x22 |
22 |
60 |
20 |
108 |
40,0 |
31,0 |
M20 |
M6 |
75 |
4680 |
