Боковой зажим с точкой зажима AMF № 6472
(без действия прижима)
В комплекте с крепежными болтами ISO4014 (10.9) и гайками для Т-образных пазов DIN508.
Приложение:
Механический боковой зажим без эффекта притягивания вниз может использоваться как зажимной элемент и как стопорный элемент.
При использовании в сочетании с базовой пластиной с пазом 6498FT боковой зажим также может быть размещен поперек паза стола.
Примечание:
Усилие зажима достигается за счет оптимальной конструкции и использования максимального момента затяжки крепежных болтов.
При использовании больших Т-образных гаек обратите внимание на длину винта! Использование плоского скользящего блока № 6322A позволяет точно позиционировать боковой зажим в пазу стола станка.
Крепление осуществляется с помощью цилиндрического винта ISO 4762 M6 x 10.
Соответствующие установочные винты:
7110DKX-12xM12 Установочный винт с шариком, гладкий
7110DFX-12xM12 Установочный винт с шариком, рифленый
Преимущество:
- Компактная конструкция
- Может использоваться горизонтально и вертикально
- Сменный установочный винт
|

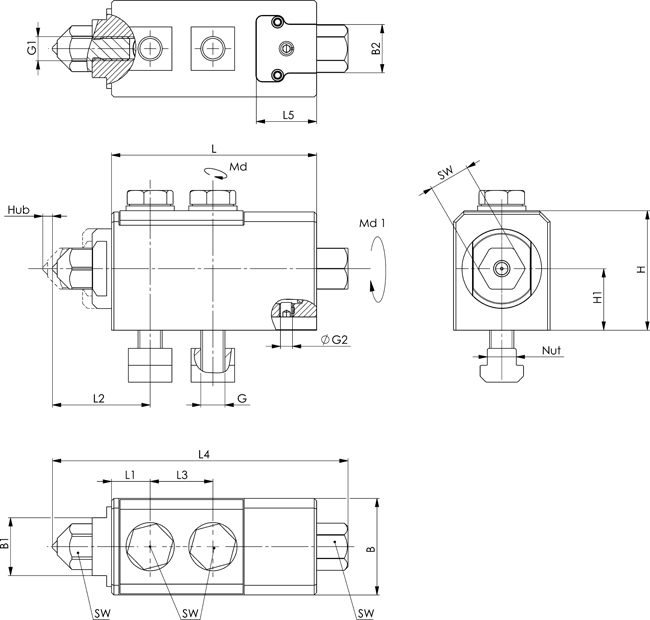

Номер заказа |
Размер |
G |
Слот |
F1 |
B |
H |
H1 |
L |
Ход |
Вес |
|
565651 |
14 |
M10 |
12 |
14 |
40,0 |
50,0 |
25,5 |
85 |
4 |
1395 |
|
565580 |
20 |
M12 |
14 |
20 |
47,5 |
56,0 |
27,5 |
98 |
6 |
2105 |
|
565652 |
30 |
M16 |
18 |
30 |
67,0 |
71,5 |
34,0 |
134 |
10 |
5200 |
