Зажимной элемент, поворачивающийся AMF № 6493SP

Цены

70680 117.50 €
70698 121.88 €

Характеристики

Артикул: 6493SP-AMF

+ -

Зажимной элемент, поворачивающийся AMF № 6493S

Прижимающие устройства вращаются вокруг эксцентрикового вала, передающего зажимное усилие. Они могут зажимать во всех направлениях.

Элемент зажима (1 фиксированный упор) обеспечивает хорошее прилегание заготовки к упорам.

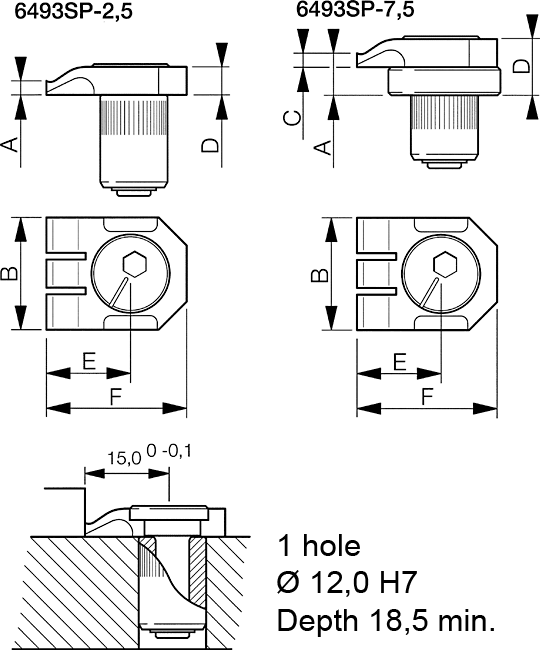

№ заказа.	Усилие зажима [N]	Высота зажима A [mm]	Ход эксцентрика [mm]	Md Эксцентриковый [Nm]	B	C	D	E	F	Вес [g]
70680	4000	2,5	0,86	9	20	-	5	15	25	29
70698	4000	7,5	0,86	9	20	2,5	10	15	25	29

SW хода кулачка = 4 мм

Приложение:

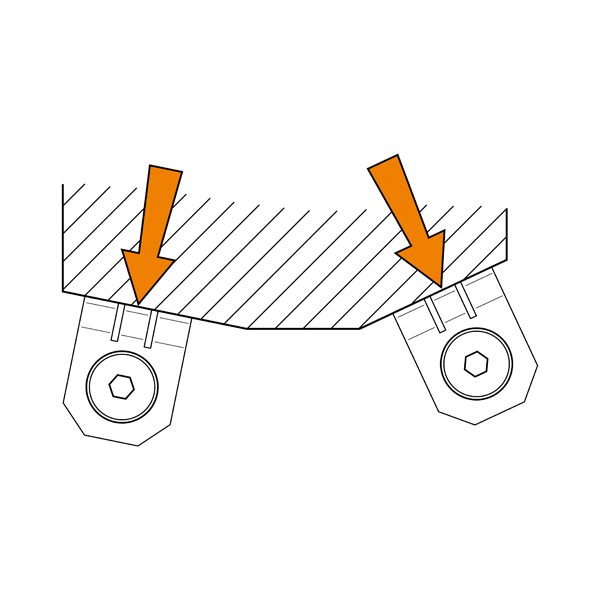

Эти прижимные зажимы вращаются вокруг кулачкового вала, который обеспечивает зажимное усилие. Они могут зажимать в любом направлении.
Зажимной элемент (1 жесткий упор) позволяет заготовке лежать вровень с упорами.
