Губки для низкого зажима, модель „Maxi-Bulle" AMF № 6494
Основная часть: высокопрочный чугун. Зажимная губка: улучшенная сталь, отпущенная с воронением. Упаковка: 2 в коробке с отверткой для винтов с шестигранной головкой ISO 2936 без крепежного винта.
Поставляется только попарно.
Применение:
Губки для низкого зажима „Maxi Bulle" (для заготовок покрупнее) - это модернизация, зарекомендовавших себя губок для зажимадеталей с низким профилем № 6490. Плоскости клиньев в этих зажимных приспособлениях расположены так, что максимальное зажимное усилие можно получить, приложив лишь небольшое приводное усилие.
В качестве крепежных винтов (в зависимости от ширины паза) необходимо отдельно заказывать винты для Т-образных пазов DIN 787, по две штуки для каждых зажимных губок. Если по определенным причинам крепежный винт не должен выступать за верхнюю кромку зажима, рекомендуется использовать винт с внутренним шестигранником ISO 4762 вместе с шайбами DIN 6340 и гайками для T-образных пазов DIN 508.

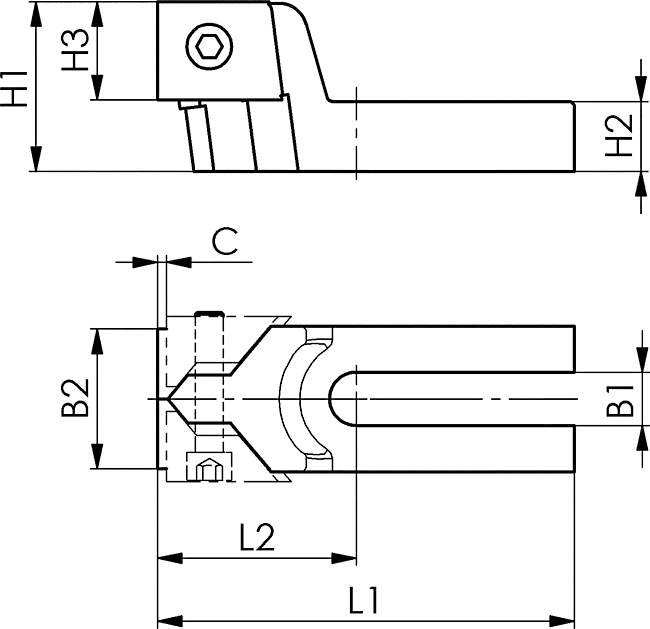

| № заказа | Паз | B1 | B2 | C | H1 | H2 | H3 | L1 | L2 | F1* [kN] | F2* [kN] | Вес [g] |
| 73130 | 10, 12, 14 | 13 | 40 | 3 | 50 | 20 | 30 | 115 | 60 | 6, 10, 15 | 0.2, 0,4, 0,6 | 1590 |
| 73148 | 16, 18, 20 | 19 | 50 | 4 | 60 | 25 | 35 | 150 | 72 | 20, 28, 36 | 0.8, 1.1, 1.4 | 2940 |
| 73155 | 22, 24, 28, 30, 32, 36 | 31 | 80 | 5 | 75 | 30 | 45 | 205 | 102 | 38, 38, 40, 40, 44, 44 | 1.5, 1.5, 1.6, 1.6, 1.7, 1.7 |
7900 |
