Пружинная шайба для базового элемента, круглая AMF № 6210FN-10-2
Закаленная сталь, закаленная и вороненая.
Приложение:
Пружинная шайба используется для надежного крепления базового элемента для пластин с Т-образными пазами винтами с цилиндрической головкой на столе станка.
Примечание:
Номер заказа 559140 подходит для базового элемента, круглый номер заказа 559095,
номер заказа 535757 подходит для базового элемента, круглый номер заказа 559096.
|
|

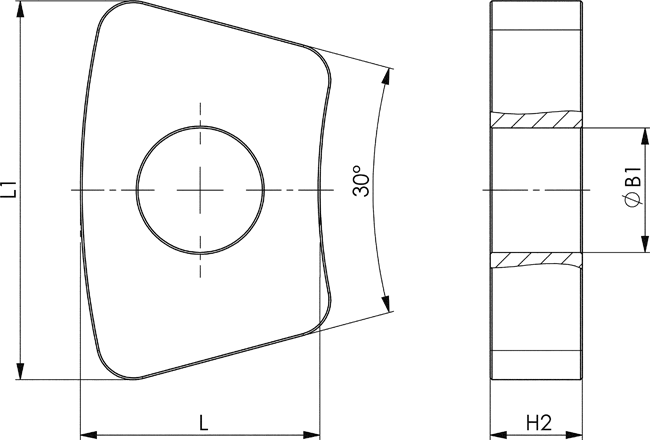

Размер |
Диаметр B1 |
H2 |
L |
L1 |
Вес |
|
559140 |
B10 |
11,0 |
8 |
22,5 |
30,5 |
31 |
|
535757 |
B20 |
13,5 |
10 |
26,0 |
41,0 |
62 |
