Базовый элемент с индексацией для решетчатых пластин AMF № 6210IFR
Закаленная сталь, плазменное азотирование и воронение.
Приложение:

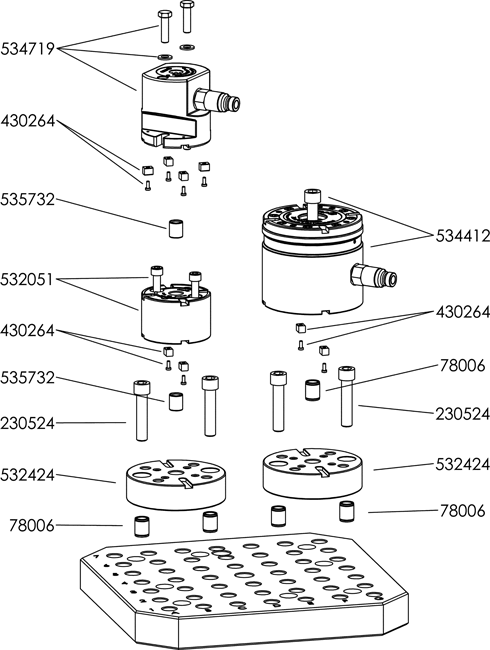

Основной элемент с индексацией позиционируется на решетчатых пластинах M12 и M16 через центрирующую втулку и затем крепится болтами. Промежуточные элементы или элементы сборки могут быть адаптированы.
Эта зажимная система может использоваться для перемещения заготовок на требуемую высоту обработки в станке для 5-сторонней обработки или для безопасного и быстрого зажима заготовок с выступами и различной высотой зажима на столе станка.
Примечание:
Номера заказов центрирующих втулок:
- Ø15: Номер заказа 535732
- Ø16: Номер заказа 78006
- Ø22: Номер заказа 78238
Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке и для надежного зажима.
|
|
Размер |
H |
Вес |
|
532424 |
M12 |
30 |
2018 |
|
532440 |
M16 |
40 |
3881 |
