Адаптер с прямым зажимом AMF № 6210AGS
Адаптер изготовлен из закаленной стали, плазменно-азотирован и вороненый. Зажим вороненый из закаленной стали.
Приложение:

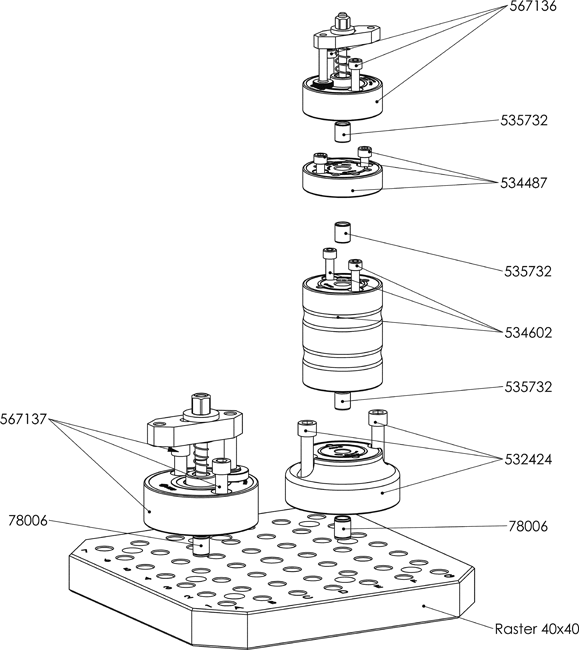

Адаптер используется с прямым зажимом для реализации первого зажима заготовки модульной системой AMF. Для этого адаптер может быть зажат на базовых или промежуточных элементах размеров B10 и B20 или на зажимных модулях BH10, BP10, BH20, BP20. Адаптер
имеет встроенный упор для заготовки и опорный пружинный элемент для удержания зажима в нужном положении, что упрощает обращение. Высота зажима является переменной, и для адаптации к зажиму могут использоваться различные компрессионные детали.
Примечание:
Крепежные болты входят в стандартную комплектацию.
Подходящие компрессионные детали, например, 7110DIX-**xM** и 7110DKX-**xM**, можно найти в каталоге AMF "Стандартные зажимные элементы".
Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для перемещения заготовок на необходимую высоту для обработки на станке и для их надежного зажима.
|
|
Размер |
H ±0,1 |
H1 |
Вес |
|
567136 |
B10 |
28 |
15 - 40 |
1225 |
|
567137 |
B20 |
40 |
15 - 45 |
3600 |
