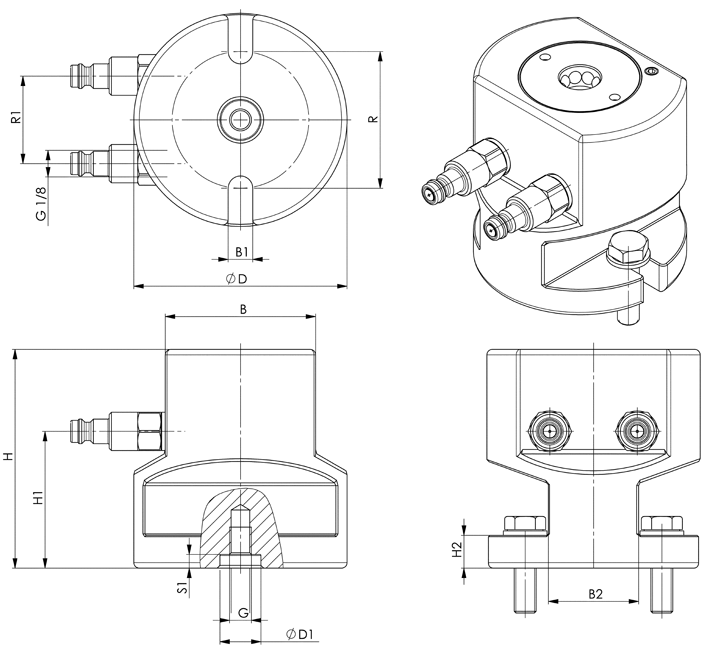

Адаптер зажимного модуля B10 на BP5, пневм. AMF № 6210L-10-05
Пневматическое открытие.
Рабочее давление для открытия: мин. 8 бар - макс. 12 бар.
Рабочее давление для повторного натяжения (турбо) мин. 5 бар - макс. 6 бар.
Корпус: закаленная сталь, плазменное азотирование и воронение.
Зажимной модуль: крышка и поршень закалены.
Приложение:
Адаптерный элемент используется для уменьшения размера промежуточного элемента B10 до пневматического зажимного модуля BP5. Заготовки или приспособления могут быть зажаты с точностью повторения непосредственно на пневматическом зажимном модуле BP5 с помощью тяговых шпилек.
Эта зажимная система может использоваться для перемещения заготовок на требуемую высоту обработки в станке для 5-сторонней обработки или для безопасного и быстрого зажима заготовок с выступами и различной высотой зажима на столе станка.
Примечание:
Номер заказа для центрирующей втулки Ø 15 мм: 535732
Пневматическое быстроразъемное соединение, версия с разъемом и крепежные винты входят в стандартную комплектацию.
* Соблюдайте инструкцию по установке.
Зажимной модуль имеет два соединения:
1 = Пневматическое открытие
2 = Пневматическое повторное натяжение (турбо)
Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке и для надежного зажима.
|
|
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Вес |
|
534768 |
BP5 |
1,5 |
13 |
2,27 |
