Промежуточный элемент AMF № 6210Z

Промежуточный элемент AMF № 6210Z

Приложение:
Промежуточные элементы используются в качестве адаптеров высоты для заготовок и зажимных приспособлений и монтируются на основные элементы. Заготовки зажимаются с помощью сборочных элементов.

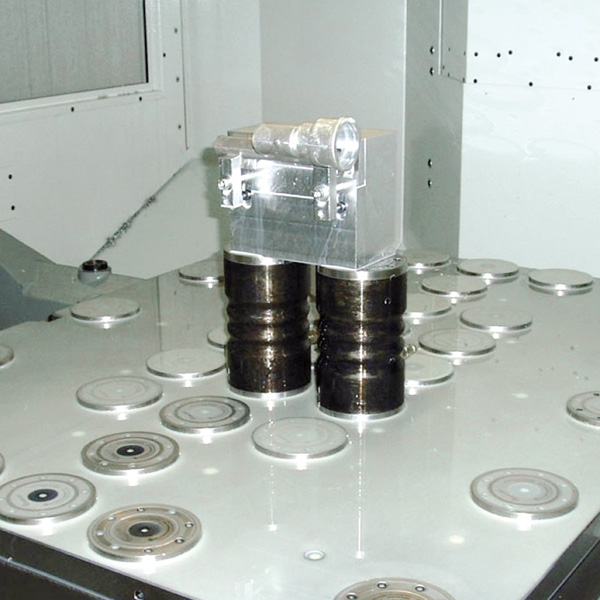

Данная зажимная система может использоваться для перемещения заготовок на требуемую высоту обработки в станке для 5-сторонней обработки или для безопасного и быстрого зажима заготовок с выступами и различной высотой зажима на столе станка.

Примечание:

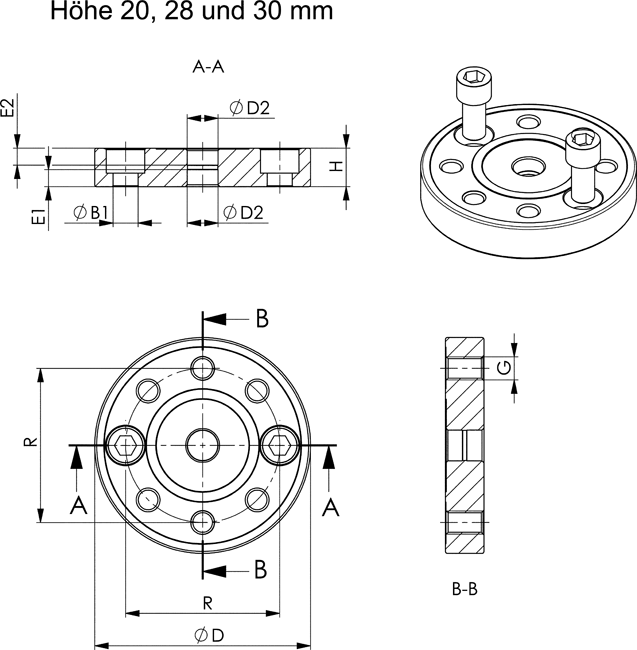

Для адаптации к зажимным модулям нулевой точки, за исключением монтажных высот H20, 28 и 30, монтажное отверстие для тяговых шпилек, соответствующих размерам 10 и 20, уже выполнено в промежуточном элементе.

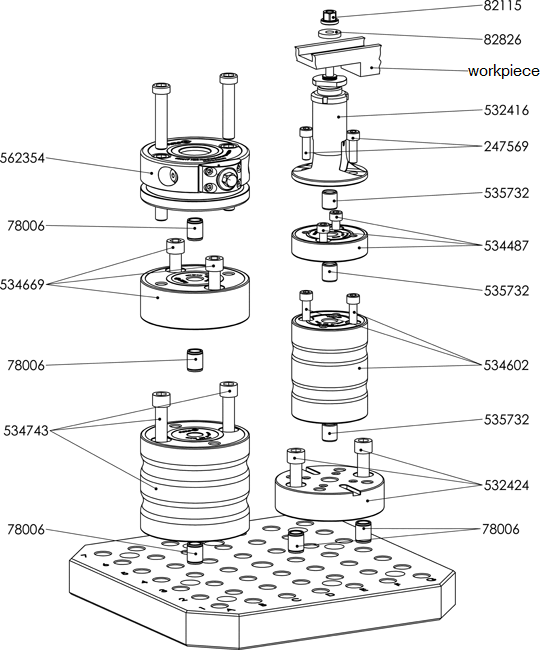

Если используются два или более промежуточных элемента, их можно выровнять по оси и затем прикрутить с помощью центрирующих втулок. Крепежные болты поставляются в стандартной комплектации.
При креплении к решетчатым пластинам AMF обратите внимание на длину болтов!
Номера заказов на центрирующих втулках:
- размер 10: номер заказа 535732
- размер 20: номер заказа 78006

Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке и для надежного зажима.
