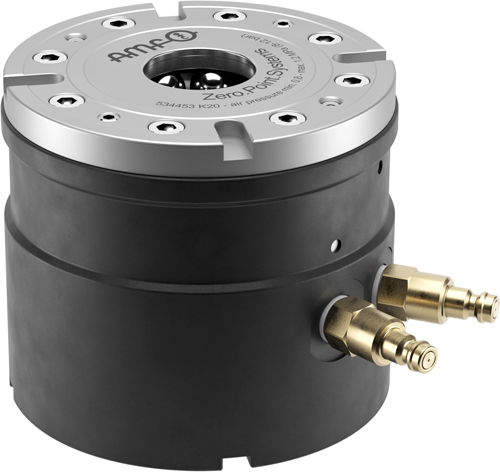

Монтажный элемент BP10.3 и BP20, пневматический, с индексацией AMF № 6210IL

Монтажный элемент BP10.3 и BP20, пневматический, с индексацией AMF № 6210IL

Пневматическое открытие.
Рабочее давление для открытия:
BP10.3: мин. 5 бар - макс. 12 бар.
BP20: мин. 8 бар - макс. 12 бар.
Рабочее давление для повторного натяжения (турбо)
BP20: мин. 5 бар - макс. 6 бар.
Корпус: закаленная сталь, плазменное азотирование и воронение.
Зажимной модуль: крышка и поршень закалены.

Приложение:
Элемент сборки используется для зажима заготовок или приспособлений с точностью повторения непосредственно на пневматических зажимных модулях BP10.3 и BP20 с помощью тяговых шпилек.
Эта зажимная система может использоваться для перемещения заготовок на требуемую высоту обработки в станке для 5-сторонней обработки или для безопасного и быстрого зажима заготовок с выступами и различной высотой зажима на столе станка.
Благодаря опции четырехкратной индексации на 90° заготовки, находящиеся под большими усилиями обработки, могут быть закреплены для предотвращения радиальной деформации.

Примечание:
Номер заказа для центрирующей втулки Ø 16 мм: 78006
Номер заказа для гаек с прорезью: 430264
Пневматическое быстроразъемное соединение, версия с разъемом и крепежный винт входят в стандартную комплектацию.
* Соблюдайте инструкцию по установке.

Зажимной модуль имеет два соединения:

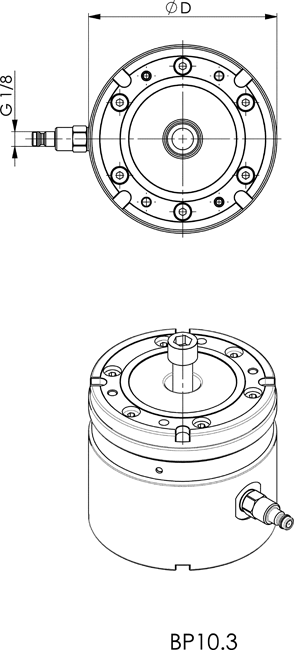

BP10.3:
1 = Пневматическое открытие
5 = Вентиляция

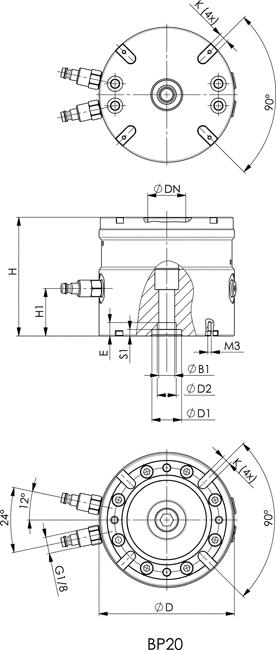

BP20:
1 = Пневматическое открытие
2 = Пневматическое повторное натяжение (турбо)

Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке и для надежного зажима.
