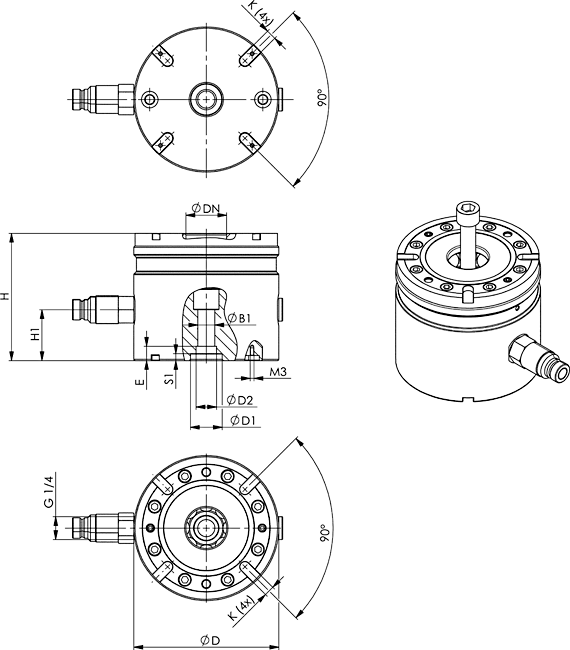

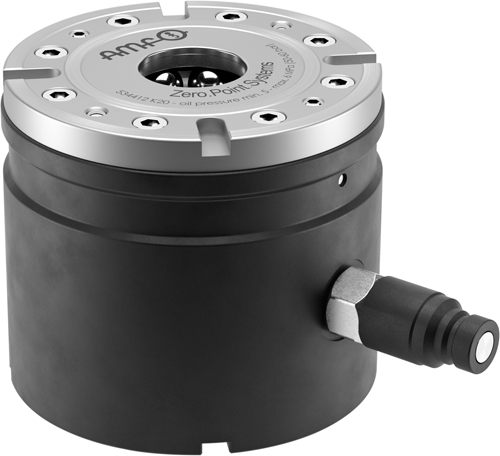

Монтажный элемент BH20, гидравлический, с индексацией AMF № 6210IH
Гидравлическое открытие.
Рабочее давление для открытия: мин. 50 бар - макс. 60 бар.
Корпус: закаленная сталь, плазменное азотирование и воронение.
Зажимной модуль: крышка и поршень закалены.
Приложение:
Элемент сборки используется для зажима с повторяющейся точностью заготовок или приспособлений непосредственно на гидравлическом зажимном модуле BH20 с 4-точечной индексацией посредством тяговых шпилек.
Эта зажимная система может использоваться для перемещения заготовок на требуемую высоту обработки в станке для 5-сторонней обработки или для безопасного и быстрого зажима заготовок с выступами и различной высотой зажима на столе станка.
Примечание:
Номер заказа для центрирующей втулки Ø 16 мм: 78006
Номер заказа для шлицевых гаек: 430264
Гидравлическая быстроразъемная муфта, соединительная версия и крепежный винт входят в стандартную комплектацию.
* Соблюдайте инструкцию по установке.
Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке и для надежного зажима.
|
|
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Вес |
|
534412 |
BH20 |
20 |
35 |
7,15 |
