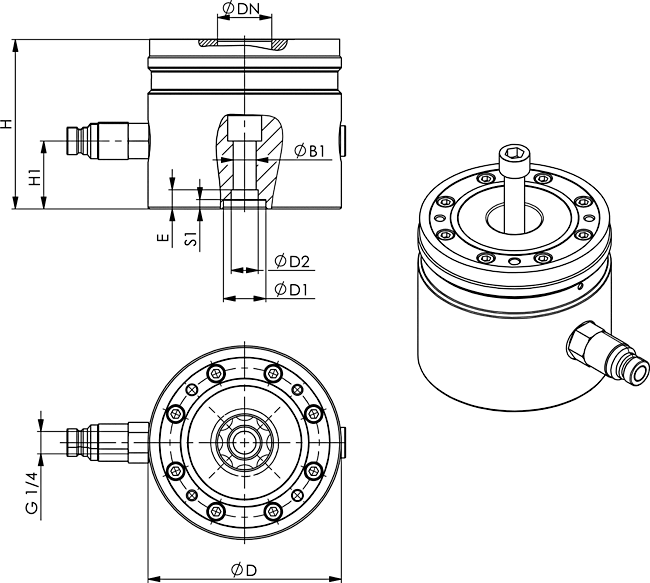

Монтажный элемент BH10 и BH20, гидравлический AMF № 6210H
Гидравлическое открытие.
Рабочее давление для открытия: мин. 50 бар - макс. 60 бар.
Корпус: закаленная сталь, плазменное азотирование и воронение.
Зажимной модуль: крышка и поршень закалены.
Приложение:
Элемент сборки используется для зажима с точностью повторения заготовок или приспособлений непосредственно на гидравлических зажимных модулях BH10 или BH20 с помощью тяговых шпилек.
Эта зажимная система может использоваться для перемещения заготовок на требуемую высоту обработки в станке для 5-сторонней обработки или для безопасного и быстрого зажима заготовок с выступами и различной высотой зажима на столе станка.
Примечание:
Номера заказов для центрирующих втулок
- Ø 15 мм: 535732
- Ø 16 мм: 78006
Гидравлическая быстроразъемная муфта, соединительная версия и крепежный винт поставляются в стандартной комплектации.
* Пожалуйста, соблюдайте инструкцию по установке.
Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке и для надежного зажима.
|
|
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Вес |
|
534883 |
BH10 |
10 |
14 |
2,84 |
|
534800 |
BH20 |
20 |
35 |
7,31 |
