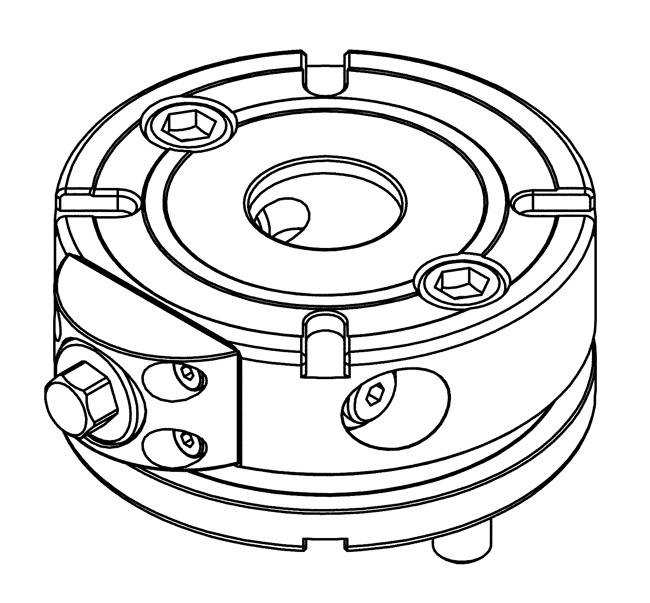

Зажимной модуль, механический, с индексацией AMF № 6208IM

Зажимной модуль, механический, с индексацией AMF № 6208IM

Механическое открытие и закрытие.
Закаленная сталь, плазменное азотирование и воронение.
Точность повторения < 0,01 мм.

Приложение:
Механическая система зажима нулевой точки с индексными канавками, смещенными на 90°, для оптимизированного по времени зажима во время резки и без резки.
Особенно подходит для модульной конструкции зажимных решений с помощью системы зажима нулевой точки.

Примечание:
Модуль зажима механической сборки с индексными выемками, смещенными на 90°, имеет высокие удерживающие, втягивающие и фиксирующие усилия.
Модуль зажима может быть установлен на столе станка и закреплен стандартными зажимными элементами на окружном зажимном ободе.

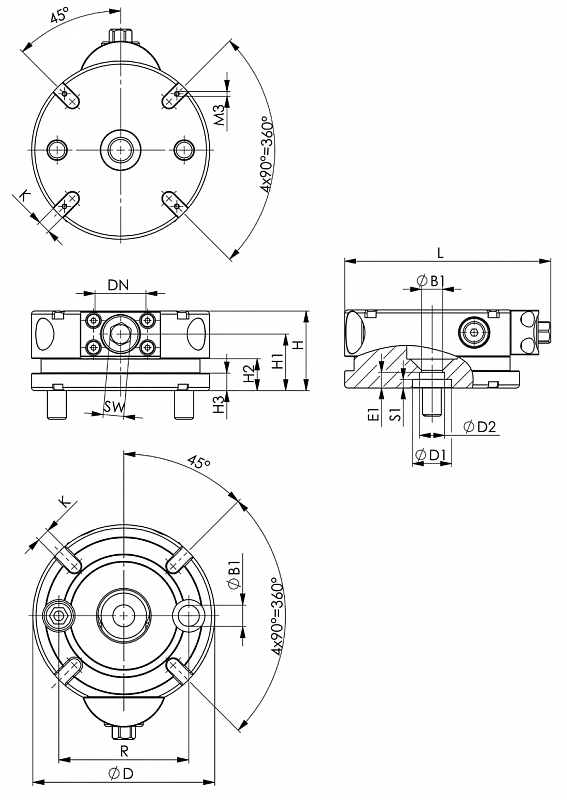

Позиционное отверстие для упорных втулок и сквозное отверстие для крепления на решетчатых пластинах винтами с потайной головкой имеются снизу (соблюдайте максимально допустимое усилие винта). Монтажное отверстие для тягового штифта 20 также находится в модуле.

Тяговый штифт: в зависимости от применения можно использовать нулевую точку, синхронизацию или тяговый штифт меньшего размера (без цветовой кодировки). Модуль зажима BM10 может использоваться только с тяговыми штифтами размера 10 в версии M8, BM20 только с тяговыми штифтами размера 20 в версии M12.

Цилиндрический штифт, а также крепежные болты для использования с опорными элементами (6210S) или для использования на приспособлении поставляются в стандартной комплектации.

Данный зажимной модуль может использоваться при температуре окружающей среды до 200°C.
* Соблюдайте инструкцию по установке.
