Модуль двойного зажима, механический AMF № 6208MD
Механическое открытие и закрытие.
Закаленная сталь, плазменное азотирование и воронение.
Точность повторения < 0,01 мм.
Приложение:
Механический "модуль двойного зажима" для настройки оптимизированного по времени зажима во время резки и без резки. Особенно подходит для модульной конструкции зажимных решений с помощью системы зажима с нулевой точкой.
Примечание:
Эта зажимная система объединяет две отдельно действующие механические системы зажима нулевой точки.

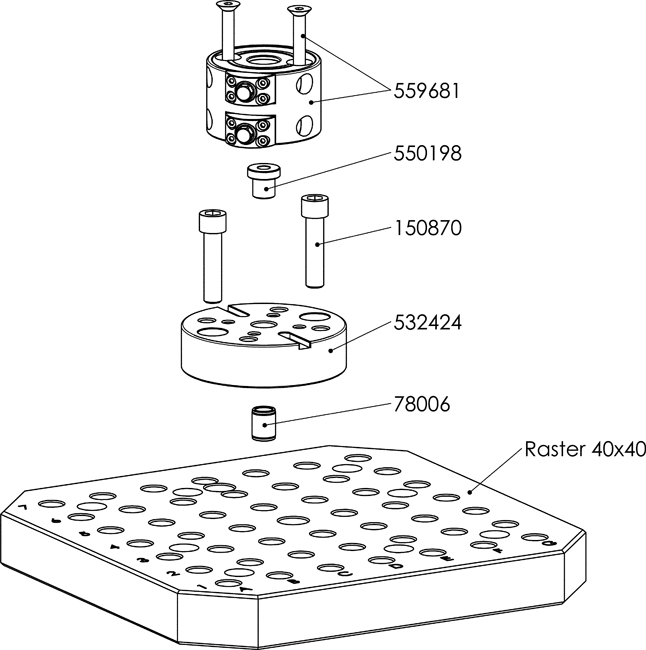

В сочетании с тяговым штифтом для Т-образных пазов этот зажимной модуль просто и быстро крепится к столу станка через зажимные пазы. Дополнительные адаптеры высоты, заготовки или приспособления могут быть закреплены сверху с помощью тяговых штифтов.
Тяговый штифт: Нулевая точка, синхронизация или тяговый штифт меньшего размера (без цветовой кодировки) могут использоваться в зависимости от применения. Зажимной модуль BM10 может использоваться только с тяговыми штифтами размера 10 в версии M8, BM20 только с тяговыми штифтами размера 20 в версии M12.
Крепежные болты поставляются в стандартной комплектации.
Этот зажимной модуль может использоваться при температуре окружающей среды до макс. 200 °C.
* Пожалуйста, соблюдайте инструкции по установке.
|
|
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Момент затяжки |
Вес |
|
559681 |
БМ10 |
6 |
17 |
30 |
1,6 |
|
562356 |
БМ20 |
10 |
43 |
30 |
5,1 |
