Тяговый штифт для Т-образных пазов AMF № 6210ZN
Приложение:
Тяговый штифт для Т-образных пазов позволяет позиционировать и зажимать систему зажима нулевой точки AMF непосредственно на столе станка с помощью зажимных пазов.
Эти тяговые штифты могут использоваться для пневматических, гидравлических и механических зажимных модулей, а также для механических двойных зажимных модулей.
Примечание:

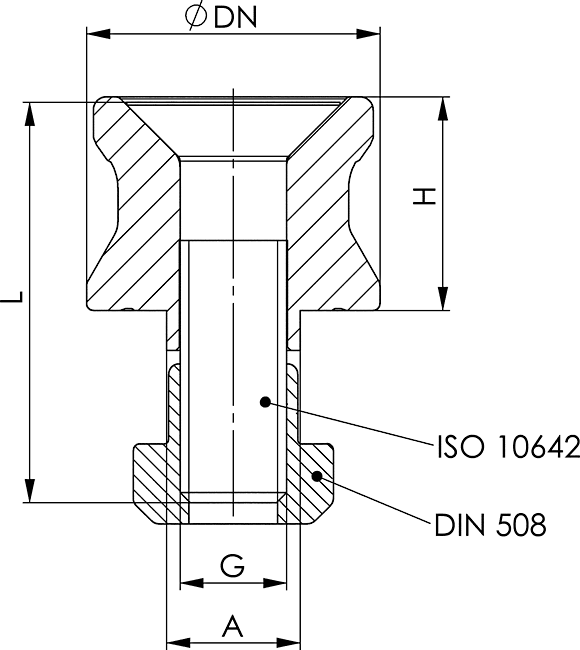

В стандартную комплектацию входят, как показано на рисунке:
- шпильки с нулевой точкой и прорезью (размер A)
- Т-образная гайка
- винт с потайной головкой (класс прочности 10.9)
Преимущество:
Простой, быстрый и гибкий зажим заготовок на столе станка с различными зазорами отверстий под тяговые шпильки.
|
|
Размер |
А |
диаметр DN |
G |
H |
L |
Вес |
|
550438 |
10 |
10 |
22 |
М8 |
16 |
30 |
48 |
|
550439 |
10 |
12 |
22 |
М8 |
16 |
35 |
51 |
|
550440 |
10 |
14 |
22 |
М8 |
16 |
35 |
54 |
|
550441 |
20 |
14 |
32 |
М12 |
23 |
45 |
143 |
|
550442 |
20 |
16 |
32 |
М12 |
23 |
45 |
147 |
|
550443 |
20 |
18 |
32 |
М12 |
23 |
50 |
157 |
