Зажимной модуль, механический AMF № 6212M

Зажимной модуль, механический AMF № 6212M

Открывается и закрывается механически.
Инструментальная сталь, закаленная.
Точность повторения < 0,01 мм.

Приложение:
Механическая система зажима с нулевой точкой для настройки оптимизированного по времени зажима во время резки или без резки. Особенно подходит для модульной конструкции зажимных решений с помощью системы зажима с нулевой точкой.

Примечание:

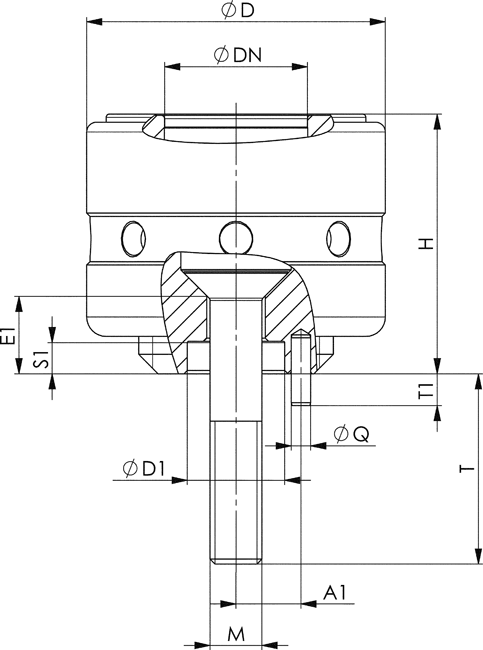

Механическая система зажима нулевой точки имеет высокие удерживающие, втягивающие и запирающие силы. Зажимной модуль B10 крепится по центру винтом с плоской головкой M8, зажимной модуль BM20 - цилиндрическим винтом M12.
Зажимной модуль BM20 может использоваться только с тяговыми шпильками B20 в версии M12.
Для открытия и закрытия зажимных модулей мы рекомендуем следующий крючковый гаечный ключ AMF:
- размер 10 = номер заказа 54940
- размер 20 = номер заказа 54973

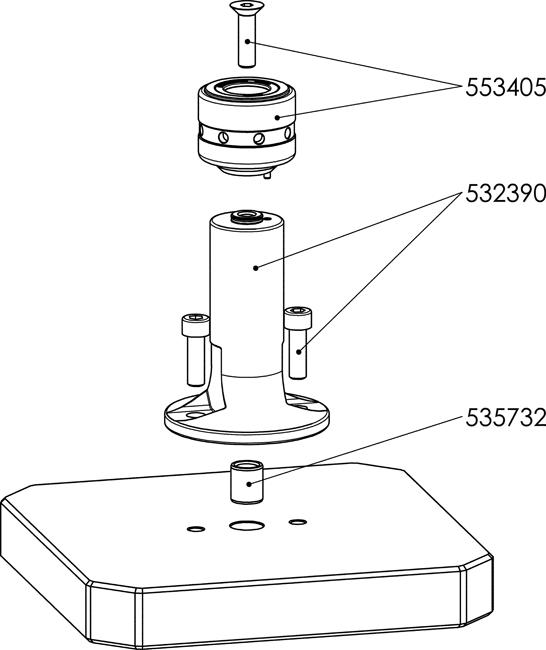

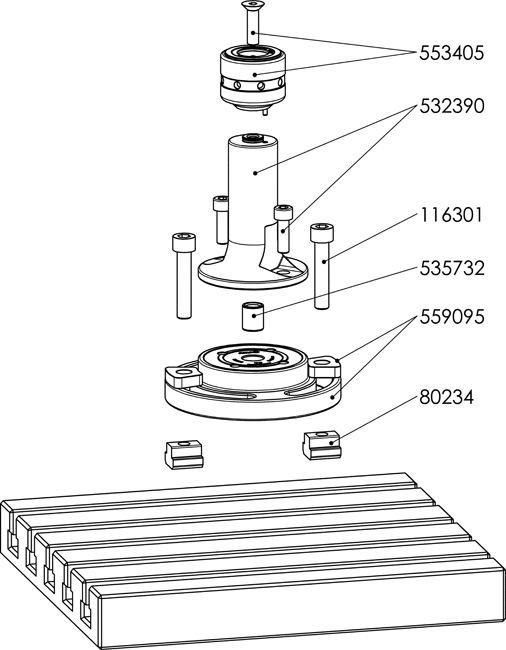

В стандартную комплектацию входит цилиндрический штифт. Кроме того, в комплект входят крепежные болты для использования с опорными элементами (номер заказа 532390, 532374) и для использования на приспособлении.
* Соблюдайте инструкцию по установке.
