Фиксированная зажимная губка с когтевыми губками № 6376BKA AMF
Для 5-осевого зажима, шаг зажима на 2 мм ниже.
С крепежным болтом и Т-образной гайкой.
Дизайн:
Материал: закаленная сталь 21MnCr5
Высокоотпущенная и закаленная до 52 HRC.
Глубина закалки 0,6 мм
Приложение:

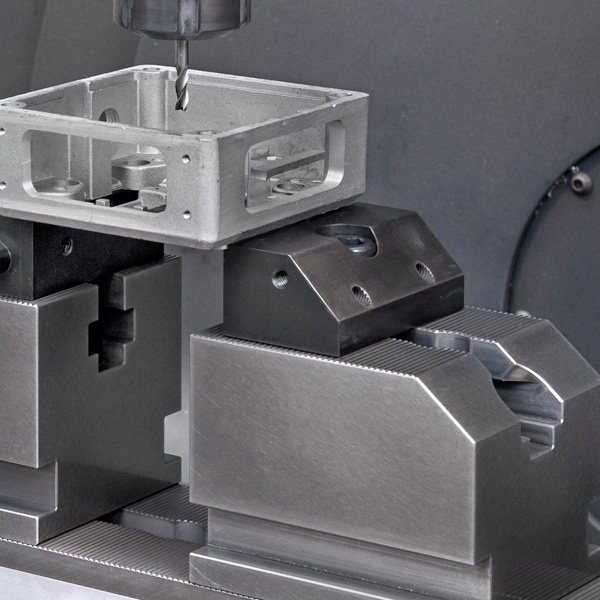

Фиксированный упор устанавливается на зажимной рейке с помощью затяжного болта и захватов, надежно зацепленных на зубчатом зацеплении.
Заготовки можно позиционировать и зажимать с большой силой зажима.
|

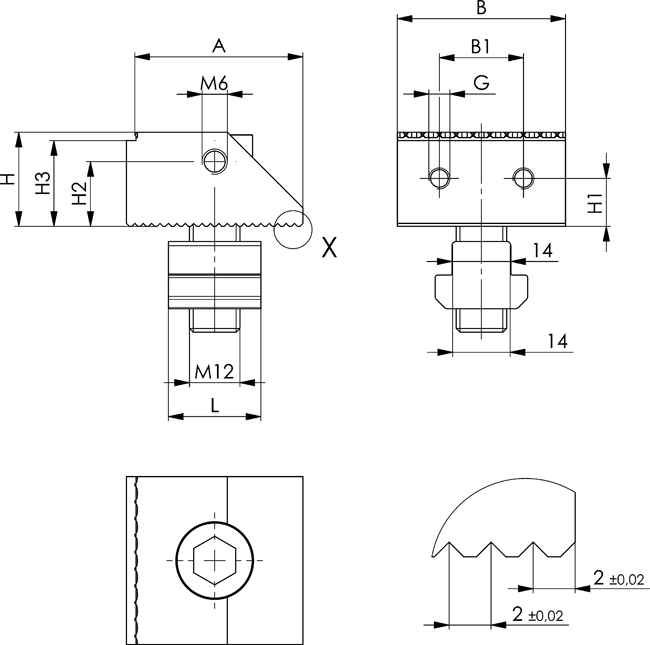

Номер заказа |
Размер |
A |
B |
В1 |
G |
H |
Н1 |
Н2 |
Н3 |
L |
Вес |
|
429654 |
40 |
40 |
40 |
20 |
М5 |
22,4 |
11,4 |
15,4 |
20,4 |
22 |
278 |
|
429670 |
72 |
40 |
72 |
36 |
М6 |
29,4 |
14,9 |
21,4 |
27,4 |
44 |
668 |
