Зажимная рейка № 6376G AMF

Цены

429035 1368.75 €
429050 1512.50 €
429076 1650.00 €
429092 2062.50 €
429118 2193.75 €
429134 2737.50 €

Характеристики

Артикул: 6376G-AMF

+ -

Зажимная рейка № 6376G AMF

Макс. усилие зажима на позицию зажима 30 кН

Дизайн:
Материал: закаленная сталь 21MnCr5, плазменное азотирование. Твердость 58 HRC.

Разработан для следующих вариантов крепления на столе станка:
1. Боковой зажимной обод для зажимного башмака, номер заказа 429258.
2. Сквозное отверстие в зажимной рейке для винта с головкой под торцевой ключ DIN ISO 4762-M12 для крепления с помощью болта и шлицевой гайки.
3. Подготовлен для зажима с помощью зажимной системы AMF Zero Point. Монтажные отверстия на расстоянии 50 или 100 мм для тягового штифта размером 20.

Другие монтажные отверстия, например, для тягового штифта размером 10 или размером 40, могут быть поставлены в любое время по запросу.
Позиционирование ступеней на решетке зажимного рельса возможно с интервалом 2 мм.

Приложение:
Модульная система зажима, преимущества которой заключаются в универсальности применения.
Опционально может быть спроектирована для одной или нескольких заготовок.
Для быстрого зажима заготовок для машинной обработки. Благодаря использованию широкого спектра фиксированных упоров и клиновых зажимов эта система зажима адаптируется к вашим потребностям.

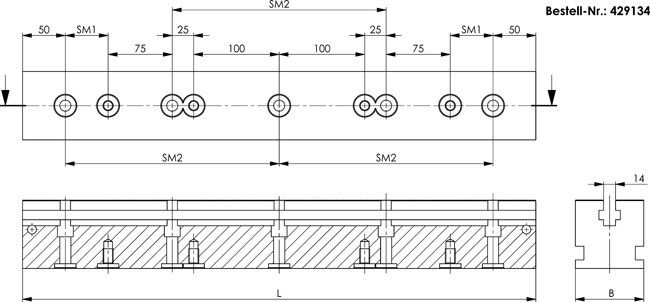

Номер заказа	Размер	Б	диаметр D1 +0,01	диаметр D2	Н ±0,02	Н1	Н2	Л	М	С1 +0,03	СМ1 ±0,01	СМ2 ±0,01	Вес [г]
429035	50x300	50	25	13	80	10	26	300	М12	5,5	50	100	6680
429050	50x400	50	25	13	80	10	26	400	М12	5,5	50	150	9050
429076	80x400	80	25	13	80	10	26	400	М12	5,5	50	150	16480
429092	50x500	50	25	13	80	10	26	500	М12	5,5	50	200	11430
429118	80x500	80	25	13	80	10	26	500	М12	5,5	50	200	20780
429134	80x600	80	25	13	80	10	26	600	М12	5,5	50	250	24950
