Клиновой зажим с измерением № 6376KW AMF
С крепежным болтом и Т-образной гайкой.
Дизайн:
Материал: закаленная сталь 21MnCr5
Высокоотпущенная и закаленная до 52 HRC. Глубина закалки 0,6 мм.
Клиновой зажим с допуском для вставки специальных геометрий.
Приложение:

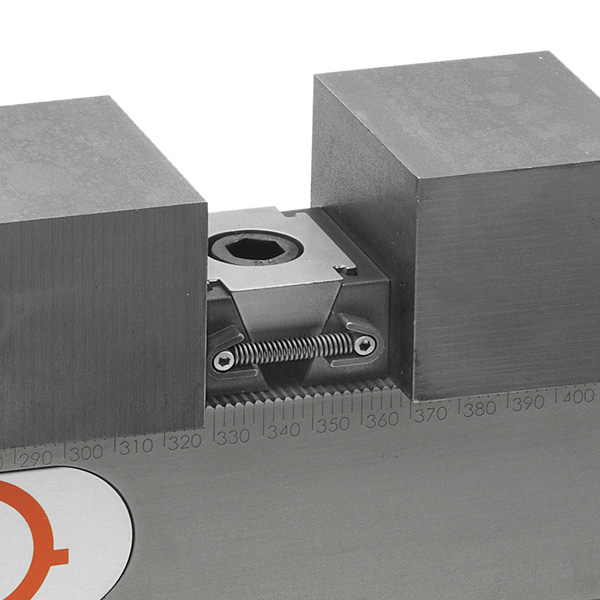

Заготовки быстро и надежно зажимаются с помощью клинового зажима AMF. Зажим осуществляется с помощью винта с головкой под торцевой ключ и клинового элемента, который перемещает зажимную губку и таким образом прижимает заготовку к упору.
|
Номер заказа |
Размер |
Мин. * |
Макс. * |
Б |
В1 |
Г |
H мин. |
H макс. |
Н1 |
Л |
Md макс. |
Усилие зажима F |
Вес |
|
429662 |
30 |
53,5 |
61,5 |
30 |
15 |
М5 |
22 |
29,5 |
11,0 |
44 |
65 |
30 |
350 |
|
429688 |
40 |
53,5 |
61,5 |
40 |
20 |
М5 |
22 |
29,5 |
11,0 |
44 |
65 |
30 |
490 |
|
429704 |
50 |
53,5 |
61,5 |
50 |
25 |
М5 |
22 |
29,5 |
11,0 |
44 |
65 |
30 |
535 |
|
429373 |
72 |
56,5 |
68,0 |
72 |
36 |
М6 |
29 |
39,0 |
14,5 |
44 |
65 |
30 |
1020 |
