Зажим клиновой с фиксированной губкой, когтевые губки № 6376KKA AMF
Для 5-осевого зажима, шаг зажима на 2 мм ниже.
С крепежным болтом и Т-образной гайкой.
Дизайн:
Материал: закаленная сталь 21MnCr5
Высокоотпущенная и закаленная до 52 HRC. Глубина закалки 0,6 мм
Приложение:

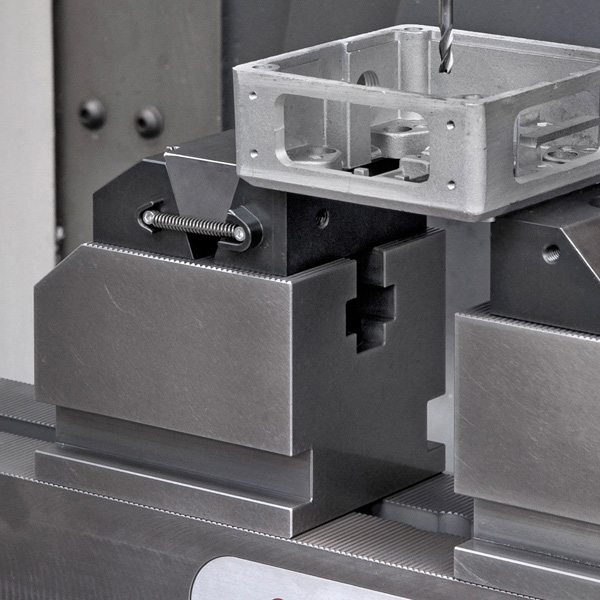

Заготовки быстро и надежно зажимаются с помощью клинового зажима AMF. Зажим осуществляется с помощью винта с головкой под торцевой ключ и клинового элемента, который перемещает зажимную губку и таким образом прижимает заготовку к упору.
|

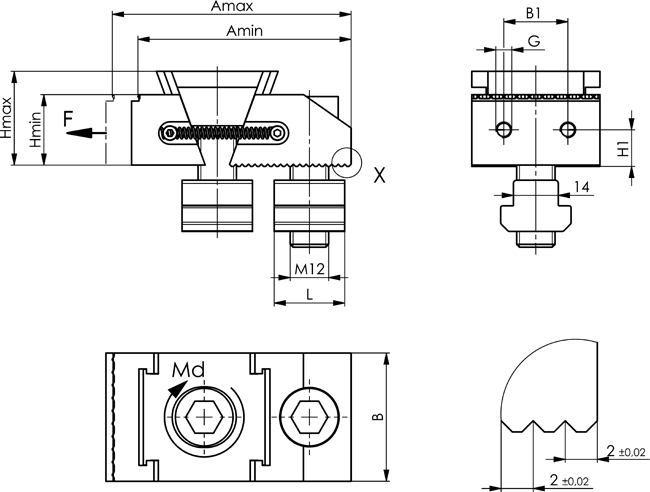

Номер заказа |
Размер |
Мин. |
Макс. |
Б |
В1 |
Г |
H мин. |
H макс. |
Н1 |
Л |
Md макс. |
Усилие зажима F |
Вес |
|
429613 |
40 |
66,5 |
74,5 |
40 |
20 |
М5 |
22 |
29,5 |
11,0 |
22 |
65 |
30 |
525 |
|
429639 |
72 |
63,0 |
74,0 |
72 |
36 |
М6 |
29 |
39,5 |
14,5 |
22 |
65 |
30 |
1085 |
