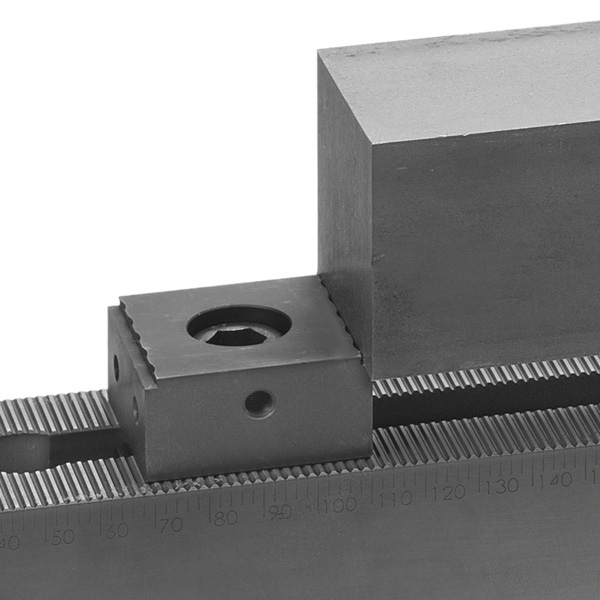

Фиксированная зажимная губка с когтевыми губками № 6376BK AMF
Шаг зажима ниже на 2 мм.
С крепежным болтом и Т-образной гайкой.
Дизайн:
Материал: закаленная сталь 21MnCr5
Высокоотпущенная и закаленная до 52 HRC. Глубина закалки 0,6 мм
Приложение:
Фиксированный упор устанавливается на зажимной рейке с помощью зажимного болта и захватов, надежно заблокированных на 2-миллиметровом зубце.
Заготовки можно позиционировать и зажимать с большим зажимным усилием.
|

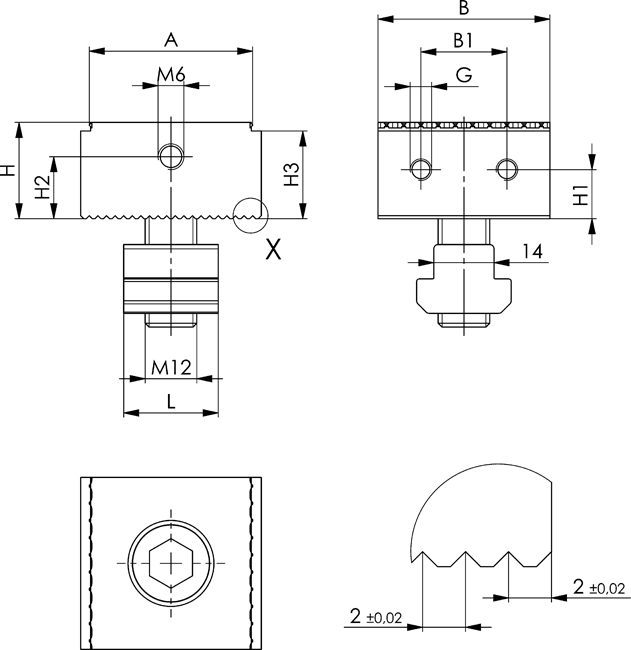

Номер заказа |
Размер |
A |
B |
B1 |
G |
H |
Н1 |
Н2 |
Н3 |
L |
Вес |
|
429423 |
30 |
38 |
30 |
15 |
М5 |
22,4 |
11,4 |
14,4 |
20,4 |
22 |
250 |
|
429449 |
40 |
38 |
40 |
20 |
М5 |
22,4 |
11,4 |
14,4 |
20,4 |
22 |
320 |
|
429464 |
50 |
38 |
50 |
25 |
М5 |
22,4 |
11,4 |
14,4 |
20,4 |
22 |
392 |
|
429480 |
72 |
38 |
72 |
36 |
М6 |
29,4 |
14,9 |
21,4 |
27,4 |
44 |
752 |
