Фиксированная зажимная губка, гладкая № 6376B AMF
С крепежным болтом и Т-образной гайкой.
Дизайн:
Материал: закаленная сталь 21MnCr5
Высокоотпущенная и закаленная до 52 HRC. Глубина закалки 0,6 мм
Приложение:

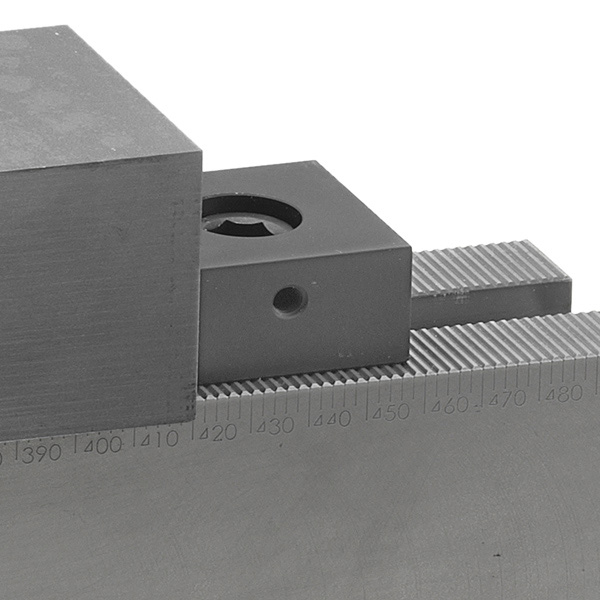

Фиксированный упор устанавливается на зажимной рейке с помощью зажимного болта и захватов, надежно заблокированных на 2-миллиметровом зубце. Заготовки можно позиционировать и зажимать с большим зажимным усилием.
|

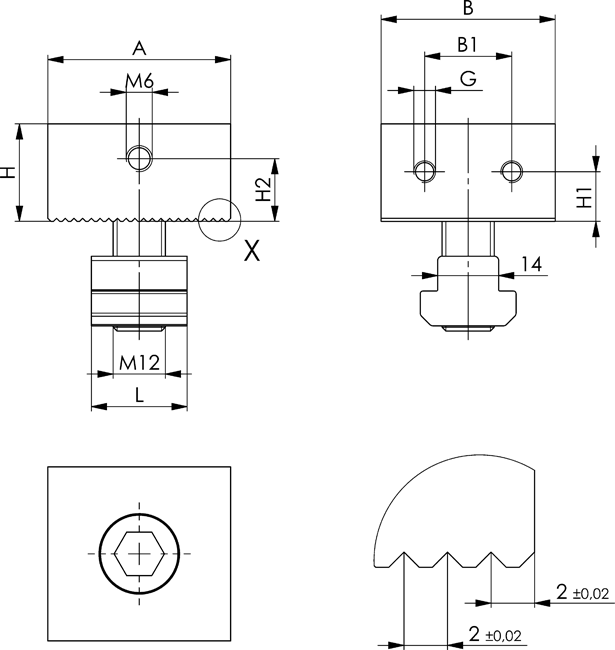

Номер заказа |
Размер |
A |
B |
В1 |
G |
H |
Н1 |
Н2 |
L |
Вес |
|
429274 |
30 |
42 |
30 |
15 |
М5 |
22,4 |
11,4 |
14,4 |
22 |
260 |
|
429290 |
40 |
42 |
40 |
20 |
М5 |
22,4 |
11,4 |
14,4 |
22 |
325 |
|
429316 |
50 |
42 |
50 |
25 |
М5 |
22,4 |
11,4 |
14,4 |
22 |
400 |
|
429332 |
72 |
42 |
72 |
36 |
М6 |
29,4 |
14,9 |
21,4 |
44 |
760 |
