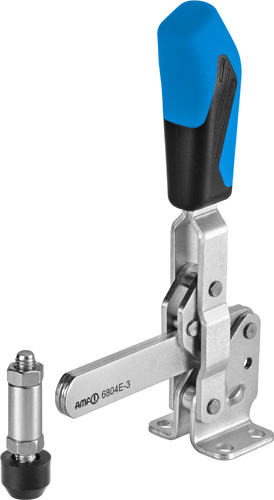

Вертикальный зажим с синей ручкой AMF № 6804E
С цельным рычагом и горизонтальным основанием.
Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые движутся в закаленных втулках. Подшипники предварительно смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Защитный зажимной элемент с защитой пальцев.
В комплекте с закаленным, оцинкованным зажимным винтом № 6885 и муфтой для приваривания.
|
|
Размер |
F1 |
F2 |
Зажимной |
Вес |
|
557635 |
3 |
1,4 |
2,5 |
M8x45 |
340 |
|
557636 |
4 |
2,0 |
3,0 |
M8x65 |
585 |
|
557637 |
5 |
3,0 |
5,0 |
M12x80 |
1480 |
|
557638 |
6 |
3,5 |
5,5 |
M12x110 |
2200 |
|
Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
L2 |
M |
M1 |
N |
P |
α |
α* |
|
557635 |
3 |
6 |
81,0 |
20,0 |
7,5 |
43 |
19,5 |
33,5 |
186 |
0 |
12,0 |
18 |
7,5 |
- |
108,5 |
116,5 |
32,5 |
- |
46 |
35 |
105° |
60° |
|
557636 |
4 |
8 |
101,0 |
32,0 |
8,6 |
61 |
17,0 |
42,5 |
221 |
-8 |
21,0 |
20 |
13,0 |
- |
141,5 |
129,5 |
45,0 |
- |
64 |
53 |
105° |
60° |
|
557637 |
5 |
10 |
141,0 |
45,0 |
8,5 |
88 |
30,5 |
55,5 |
281 |
-6 |
25,5 |
25 |
9,5 |
26,5-31,5 |
196,5 |
184,0 |
45-50 |
45 |
70 |
65 |
115° |
60° |
|
557638 |
6 |
10 |
166,5 |
50,5 |
13,0 |
90 |
20,5 |
81,0 |
331 |
-5 |
51,0 |
30 |
24,5 |
- |
232,0 |
206,0 |
68-72 |
- |
100 |
90 |
140° |
60° |
