Вертикальное зажимное устройство № 6804 AMF
с массивным зажимным рычагом и горизонтальной опорой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев.
В комплекте с оцинкованным прижимным винтом № 6885 из улучшенной стали и втулкой для приваривания.
| № заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес [g] |
| 90431 | 3 | 1, 4 | 2,5 | M8X45 | 340 |
| 90449 | 4 | 2 | 3 | M8X65 | 585 |
| 90456 | 5 | 3 | 5 | M12X80 | 1480 |
|
90464 |
6 | 3,5 | 5,5 | M12X110 |
2200 |

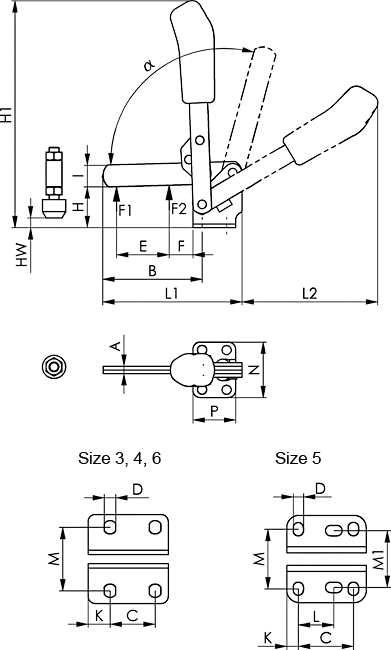

| № заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L1 | M | N | P | Q | альфа | альфа* |
| 90431 | 3 | 6 | 81 | 20 | 7,1 | 43 | 27 | 34 | 186 | 0 | 12 | 18 | 7,5 | 112 | 32 | 46 | 35 | 16 | 105° | 60° |
| 90449 | 4 | 8 | 101 | 32 | 8,5 | 61 | 30 | 42 | 220 | -8 | 21 | 20 | 13 | 140 | 45 | 64 | 53 | 22 | 105° | 60° |
| 90456 | 5 | 10 | 143 | 45 | 8,5 | 88 | 40 | 55 | 282 | 10 | 34 | 25 | 9,5 | 195 | 50 | 70 | 65 | 31 | 115° | 60° |
| 90464 | 6 | 10 | 165 | 50,5 | 13 | 90 | 55 | 81 | 335 | -7 | 51 | 30 | 24,5 | 230 | 70 | 100 | 90 | 35,5 | 140° | 60° |
