Вертикальное зажимное устройство № 6803 AMF
Вертикальное зажимное устройство с открытым зажимным рычагом и угловой опорой. Оцинковано и пассивировано.
Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках.
Опорные участки смазаны.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев.
Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
| Номер заказа | Размер | F1[kN] | F2 [kN] | Зажимной винт | Вес, г |
| 90316 | 1 | 0,8 | 1,1 | M5x30 | 125 |
| 90324 | 2 | 1,0 | 1,2 | M6x35 | 220 |
| 90332 | 3 | 1,4 | 2,5 | M8x45 | 400 |
| 90340 | 4 | 2,0 | 3,0 | M8x65 |
650 |

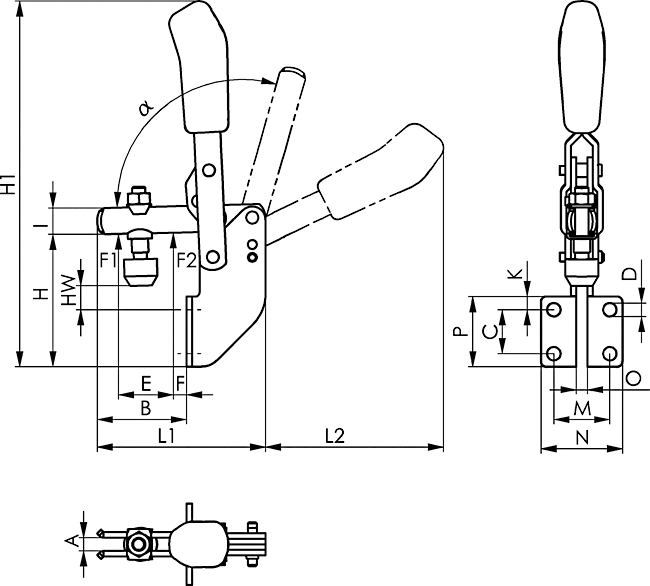

| Номер заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L1 | M | N | O | P | альфа | альфа* |
| 90316 | 1 | 5 | 34 | 14 | 4,5 | 18 | 7 | 47 | 132 | -1,5 | 5,5 | 10 | 10 | 60 | 20,0 | 30 | 5 | 30 | 105° | - |
| 90324 | 2 | 6 | 40 | 20 | 5,5 | 27 | 5 | 61 | 180 | 2 | 11 | 12 | 6,0 | 78 | 25,5 | 38 | 5 | 32 | 105° | 60° |
| 90332 | 3 | 8 | 65 | 24 | 6,5 | 37 | 11 | 71 | 243 | 6 | 18 | 18 | 7,0 | 112 | 28,5 | 43 | 6 | 38 | 105° | 60° |
| 90340 | 4 | 10 | 84 | 32 | 8,5 | 50 | 16 | 102 | 280 | 11 | 40 | 20 | 54 | 140 | 32,0 | 52 | 8 | 96 | 105° | 60° |
