Вертикальное зажимное устройство AMF № 6802
С открытым зажимным рычагом и вертикальной опорой. Оцинковано и пассивировано.
Заклепки из нержавеющей стали,которые при размерах 2 и 3 находятся в закаленных опорных втулках.
Опорные участки смазаны.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
Предохранительный зажимной элемент с защитой для пальцев.
Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
Поставляется в комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
| № заказа | Размер | F1, [kN] | F2, [kN] | Зажимной винт | Вес, гр. |
| 90217 | 1 | 0,6 | 1,1 | M 5x 30 | 105 |
| 90225 | 2 | 0,8 | 1,2 | M 6x 35 | 175 |
| 90233 | 3 | 1,2 | 2,5 | M 8x 45 | 410 |
| 90241 | 4 | 1,7 | 3 | M 8x 65 | 630 |
| 90258 | 5 | 3 | 5 | M12x 80 | 1480 |
| 90266 | 6 | 3,4 | 5,5 | M12x110 | 2200 |

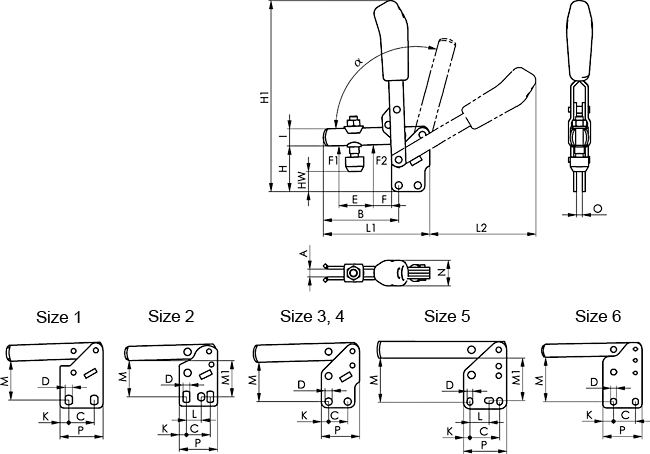

| № заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L | L1 | L2 | M | M1 | N | O | P | α | α* |
| 90217 | 1 | 5 | 39 | 16 | 4,5 | 18 | 6 | 29 | 109 | 6 | 12,5 | 10 | 5,5 | - | 61 | 59 | 23,5-25,0 | - | 19 | 5 | 27 | 95° | - |
| 90225 | 2 | 6 | 52 | 20 | 5,5 | 25 | 11 | 38 | 144,5 | 11,5 | 19,5 | 12 | 6 | 12,5 | 78 | 80 | 28,5-32,0 | 30 | 21 | 5 | 32 | 105° | 60° |
| 90233 | 3 | 8 | 79 | 20 | 7,5 | 36 | 19 | 48 | 200 | 16,5 | 25 | 18 | 7,5 | - | 112 | 114 | 41 | - | 27 | 6 | 40 | 105° | 60° |
| 90241 | 4 | 10 | 101 | 32 | 8,6 | 54 | 16 | 65 | 244 | 16,5 | 45,5 | 20 | 13 | - | 141 | 130 | 55,5 | - | 35 | 8 | 53 | 105° | 60° |
| 90258 | 5 | 14 | 140 | 45 | 8,5 | 72 | 35 | 77 | 301 | 18 | 49 | 25 | 9,5 | 26,5-31,5 | 195 | 183 | 66 | 64 | 45 | 10 | 65 | 115° | 60° |
| 90266 | 6 | 14 | 165 | 50,5 | 13 | 89 | 28 | 117 | 369 | 33 | 90,5 | 30 | 24,5 | - | 231 | 206 | 102 | - | 45 | 10 | 90 | 140° | 60° |
