Вертикальный зажим-рычаг Comfortline AMF № 6800C
Эргономичный вертикальный шарнирный зажим для повышения экономичности работы.
Улучшенная защита мышц и суставов благодаря естественному положению запястья и движению. Маслостойкая двухкомпонентная рукоятка с мягкими компонентами и эргономичным размером рукоятки.
С открытым зажимным рычагом и горизонтальной опорой. Оцинкованная и пассивированная. Заклепки из нержавеющей стали, которые для размеров 2–3 работают в закаленных подшипниковых втулках. Положения подшипников смазаны. Защитный зажимной элемент с защитой пальцев, фиксатор для зажимного винта на конце зажимного рычага.
В комплекте с закаленным оцинкованным зажимным винтом № 6890C.
|
|
Размер |
F1 |
F2 |
Зажимной |
Вес |
|
564132 |
1 |
0,6 |
1,1 |
M5 x 30 |
396 |
|
564133 |
2 |
0,8 |
1,2 |
M6 x 35 |
477 |
|
564134 |
3 |
1,2 |
2,5 |
M8 x 45 |
770 |

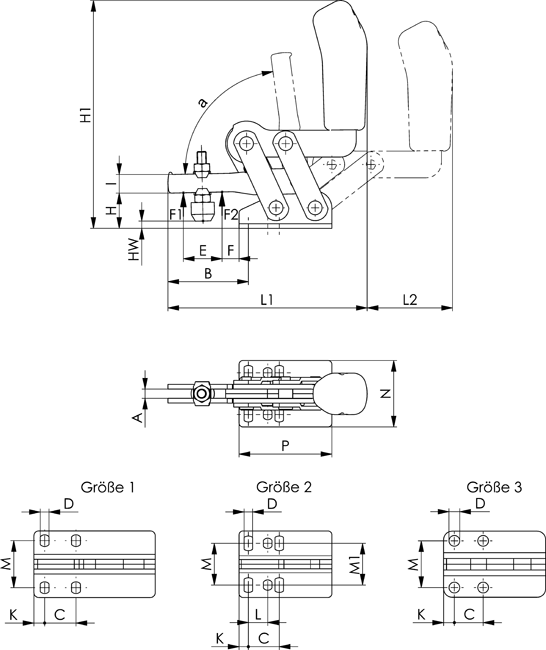

Таблица размеров:
|
Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
L2 |
M |
M1 |
N |
P |
α |
|
564132 |
1 |
5 |
38,5 |
16 |
4,5 |
17 |
7 |
18,5 |
142 |
-4,5 |
3,7 |
10 |
5,5 |
- |
108,0 |
56 |
24,0 - 25,5 |
- |
34 |
62 |
81° |
|
564133 |
2 |
6 |
52,0 |
20 |
5,5 |
25 |
11 |
22,8 |
148 |
-3,0 |
5,0 |
12 |
6,0 |
12,5 |
129,0 |
56 |
27,0 - 31,0 |
27 |
43 |
60 |
81° |
|
564134 |
3 |
8 |
78,8 |
20 |
7,5 |
37 |
19 |
33,3 |
168 |
2,4 |
11,0 |
18 |
7,5 |
- |
155,5 |
66 |
32,5 |
- |
46 |
71 |
97° |
