Модульное зажимное устройство № 6810P AMF
С вертикальной опорой, предназначенная для сварки модель. Расточенные и закаленные опорные втулки. Закаленные, отшлифованные болты с долговечной смазкой. Зажимная гайка на плече рычага для регулируемого числа заходов.
Материал: вороненая сталь. Плечо рычага из вороненого стального литья.
Приспособления (не входят в комплект поставки):
- Удлинение зажимного рычага № 6809V
- Крепление шпинделя № 6809S
- Труба плеча рычага № 6809RK и 6809RL
- Ручка № 6809H
- Пластина основания № 6809G
- прижимной винт № 6885, 6886, 6894.
Указание:
Эти модульные зажимные устройства могут составляться индивидуально, в зависимости от требований изготовления производственного оборудования и крипежных приспособлений.
| № заказа | Размер | F1 [kN] | Вес [g] |
| 90803 | 2 | 2,2 | 245 |
| 90811 | 4 | 7 | 970 |
| 90829 | 6 | 11 | 1750 |
| 90837 | 8 | 22,5 | 3310 |
| 90845 | 10 | 34 |
5970 |

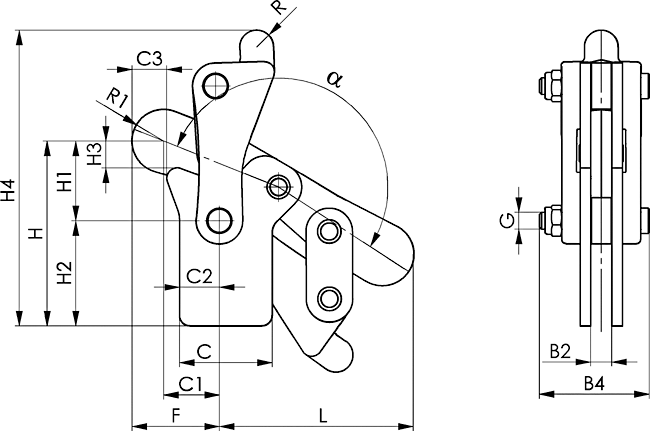

| № заказа | Размер | b2 | b4 | c | c1 | c2 | c3 | f | g | h | h1 | h2 | h3 | r | r1 | альфа |
| 90803 | 2 | 6 | 31 | 30 | 22 | 14 | 12 | 32 | M 6 | 52 | 18 | 34 | 5 | 5 | 10 | 190° |
| 90811 | 4 | 10 | 52 | 44 | 26 | 19 | 16 | 41 | M 8 | 88 | 38 | 50 | 12 | 8 | 15 | 190° |
| 90829 | 6 | 12 | 60 | 55 | 36 | 28 | 20 | 55 | M10 | 114 | 50 | 64 | 16 | 11 | 18 | 190° |
| 90837 | 8 | 16 | 76 | 66 | 50 | 37 | 27 | 72 | M12 | 140 | 64 | 76 | 19 | 14 | 22,5 | 190° |
| 90845 | 10 | 20 | 90 | 80 | 52 | 40 | 22 | 77 | M16 | 173 | 83 | 90 | 25 | 14 | 25 | 190° |
