Модульное зажимное устройство № 6809P AMF

Цены

90738 137.50 €
90746 158.13 €
90753 193.13 €
90761 233.75 €
90779 294.38 €

Характеристики

Артикул: 6809P-AMF

+ -

Обратите внимание: Цены в каталоге носят ознакомительный характер и не являются публичной офертой (ст. 437 ГК РФ). Окончательная стоимость рассчитывается менеджером по актуальному курсу на день выставления счета.

Модульное зажимное устройство № 6809P AMF

с поворотной опорой, предназначенная для сварки модель.Передача приваривается в угловом положении. Расточенные и
закаленные опорные втулки. Закаленные, отшлифованные болты с долговечной смазкой. Зажимная гайка на плече рычага для регулируемого числа заходов. Материал: Вороненая сталь. Плечо рычага из вороненого стального литья.

Приспособления (не входят в комплект поставки):
- Удлинение зажимного рычага № 6809V
- Крепление шпинделя № 6809S
- Труба плеча рычага № 6809RK и 6809RL
- Ручка № 6809H
- Пластина основания № 6809G
- прижимной винт № 6885, 6886, 6894.

№ заказа	Размер	F1 [kN]	Вес [g]
90738	2	2,5	205
90746	4	7	855
90753	6	11	1600
90761	8	22,5	3100
90779	10	34	5560

Указание:
Эти модульные зажимные устройства могут составляться индивидуально, в зависимости от требований изготовления производственного оборудования и крипежных приспособлений

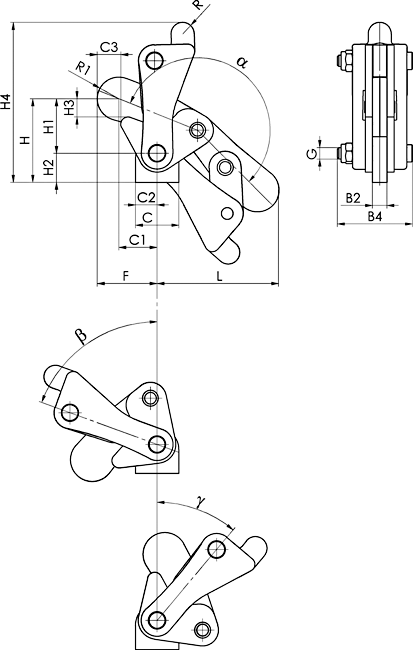

Таблица размеров

№ заказа	Размер	b2	b4	c	c1	c2	c3	f	g	h	h1	h2	h3	r	r1	альфа	бета	гамма
90738	2	6	31	22	22	11	12	32	M 6	38	18	20	5	5	10	200°	70°	40°
90746	4	10	52	30	26	15	16	41	M 8	58	38	20	12	8	15	200°	70°	40°
90753	6	12	60	36	36	18	20	55	M10	78	50	28	16	11	18	200°	70°	40°
90761	8	16	76	50	50	25	27	72	M12	68	65	33	19	14	22,5	200°	70°	40°
90779	10	20	90	70	52	35	22	77	M16	117	83	33,5	25	14	25	200°	60°	28°
