Зажимной модуль с датчиком запроса на открытие и блокировку AMF № 6104L
Пневматическое открытие.
Рабочее давление для открытия:
KP5.3 мин. 5 бар - макс. 12 бар.
KP10.3 мин. 5 бар - макс. 12 бар.
KP20.3 мин. 4,5 бар - макс. 12 бар.
Крышка и поршень закалены.
Корпус фланца: алюминий.
Точность повторения < 0,005 мм.
Приложение:
Система зажима с нулевой точкой для автоматизированных решений, позволяющая оптимизировать время наладки зажима во время обработки резанием и без него.
Примечание:
Зажимной модуль с запросом датчика имеет два индуктивных датчика (тип подключения: штекер S8, длина кабеля 150 мм) для проверки состояния (открыто/закрыто). Он открывается пневматически (1) и блокируется механически посредством силы пружины. Последующее отсоединение напорной линии возможно в любое время (модуль зажимается при нормальном давлении).
Зажимной модуль имеет одно соединение:
1 = пневматическое. открытие
* Соблюдайте инструкцию по установке.
|
|

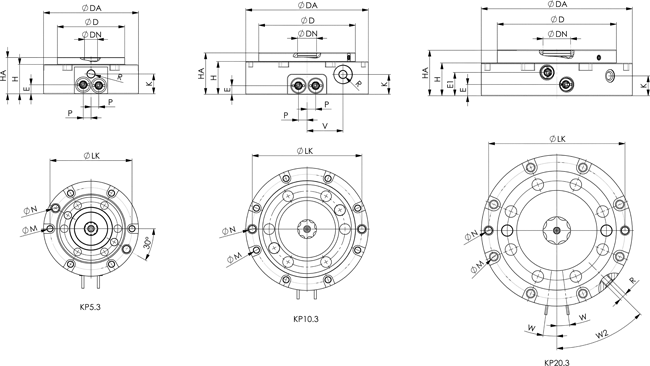

Размер |
Сила втягивания/запирания до |
Удерживающая сила* |
Вес |
|
558051 |
KP5.3 |
1,5 |
13 |
1,2 |
|
552967 |

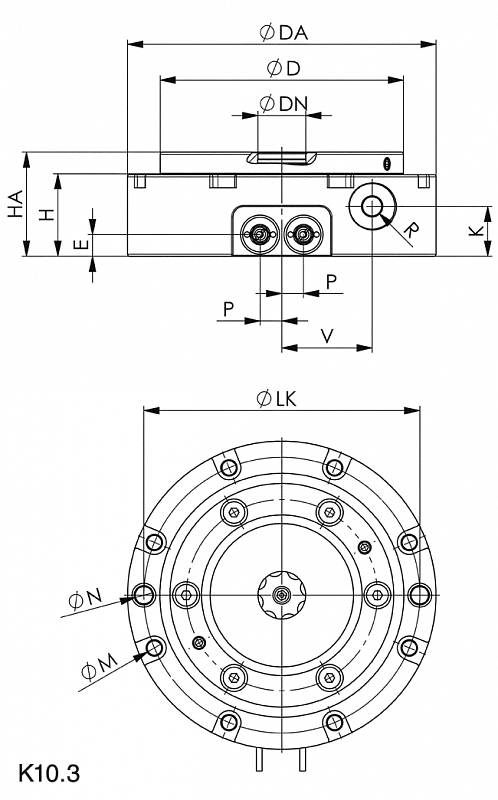

KP10.3 |
10 |
25 |
2,6 |
|
552968 |

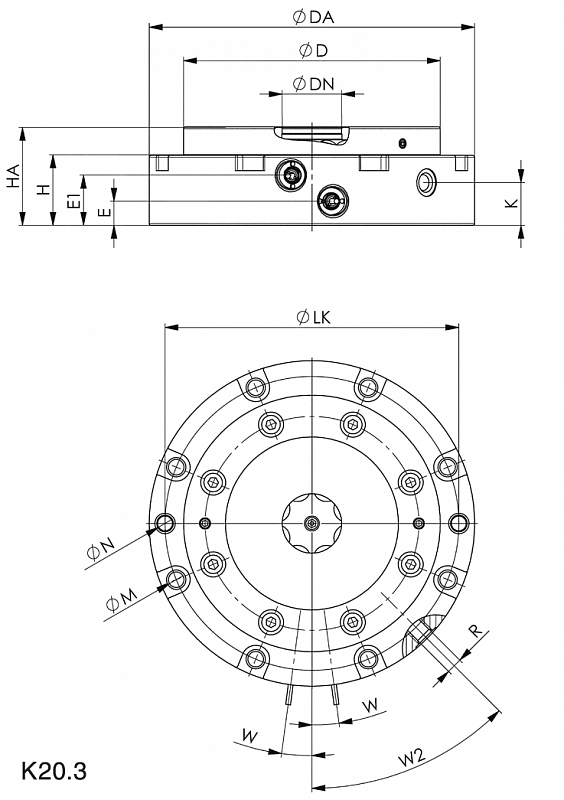

KP20.3 |
17 |
55 |
5,0 |
