Монтажный зажимной модуль для решений автоматизации AMF № 6108LA-XX-09

Монтажный зажимной модуль для решений автоматизации AMF № 6108LA-XX-09

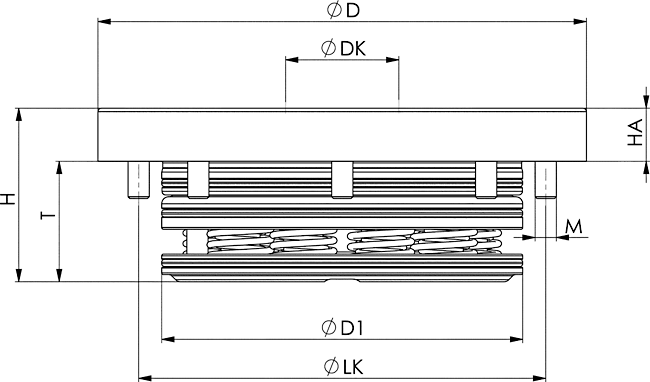

Пневматическое открытие.
Пневматический выдув.
Рабочее давление для открытия:
KP10.3 мин. 5 бар - макс. 12 бар.
KP20.3 мин. 4,5 бар - макс. 12 бар.
Крышка и поршень закалены.
Точность повторения < 0,005 мм.
С управлением запиранием (пневм.), управлением открытием (пневм.), управлением опорой (пневм.) и датчиком вытягивания (пневм.).

Дизайн:
Централизованный выброс, контроль поддержки, открывания и блокировки, а также обнаружение вытяжного штифта.

Приложение:
Система зажима с нулевой точкой для автоматизированных решений, позволяющая оптимизировать время наладки зажима во время обработки резанием и без него.

Примечание:
Управление блокировкой: Динамическое давление с заблокированным зажимным модулем, проточный с открытым зажимным модулем.
Управление открытием: Динамическое давление с открытым зажимным модулем, проточный с заблокированным зажимным модулем.
Определение вытяжного болта: Динамическое давление с наличием вытяжного болта, проточный при отсутствии вытяжного болта.
Управление поддержкой через функцию продувки: Динамическое давление с поддерживаемым сменным поддоном.
Модуль монтажного зажима открывается пневматически и механически блокируется силой пружины. Последующее отсоединение напорной линии возможно в любое время (модуль зажимается при нормальном давлении).

Модуль зажима имеет шесть соединений:
1 = пневм. открытие
3 = пневм. продувка
4 = пневм. управление открытием, вход
5 = выпуск
6 = пневм. управление вытяжным болтом, вход
8 = пневм. управление блокировкой, вход

* Соблюдайте инструкцию по установке.
