Монтажный зажимной модуль для решений автоматизации, винтовая версия AMF 6103LA-5

Монтажный зажимной модуль для решений автоматизации, винтовая версия AMF 6103LA-5

Пневматическое открытие.
Пневматический выдув.
Рабочее давление открытия: мин. 8 бар - макс. 12 бар.
Рабочее давление повторного натяжения (турбо): мин. 5 - макс. 6 бар
Крышка и поршень закалены.
Точность повторения < 0,005 мм.
С управлением запиранием (пневм.), управлением открытием (пневм.) и управлением опорой (пневм.).

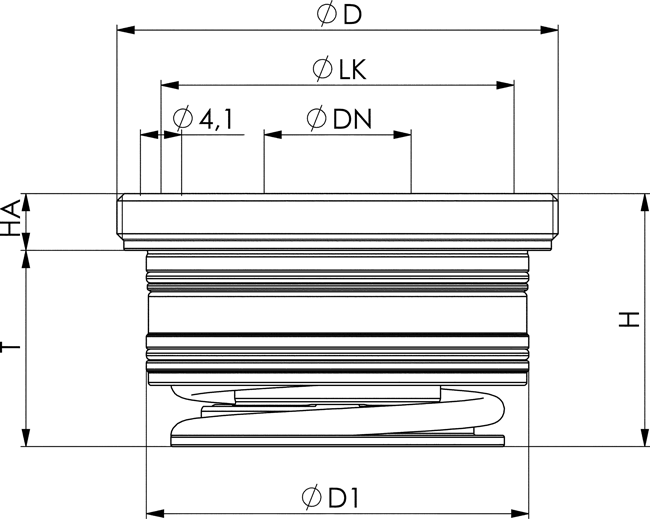

Дизайн:
Централизованный выброс, контроль поддержки, управление открытием и запиранием.

Приложение:
Система зажима с нулевой точкой для автоматизированных решений, позволяющая оптимизировать время наладки зажима во время обработки резанием и без него.

Примечание:
Управление блокировкой: динамическое давление с заблокированным зажимным модулем, проточное с открытым зажимным модулем.
Управление открытием: динамическое давление с открытым зажимным модулем, проточное с закрытым зажимным модулем.
Монтажный зажимной модуль открывается пневматически и механически блокируется силой пружины. Для достижения указанных усилий втягивания и блокировки его необходимо кратковременно подтянуть пневматически (турбо) (5).
Последующее отсоединение напорной линии возможно в любое время (модуль зажимается при нормальном давлении).
Контактная поверхность — верхняя поверхность корпуса. Рекомендуется использовать пневматический усилитель давления № 6370ZVL. Соответствующий монтажный инструмент доступен по заказу AMF № 564855.

Зажимной модуль имеет пять соединений:
1 = пневматика. Открытие
3 = пневматика. Выдув
4 = пневматика. Вход управления открытием
5 = пневматика. Подтягивание и выпуск воздуха
8 = пневматика. Вход управления блокировкой

* Соблюдайте инструкцию по установке.
