Управление поддержкой, пневматическое AMF № 6984-30

Управление поддержкой, пневматическое AMF № 6984-30

Дизайн:
Корпус из закаленной и вороненой стали. Поршни закалены, азотированы и отшлифованы. Пружина сжатия из нержавеющей стали.

Приложение:
Управление поддержкой используется в приспособлениях, где для обработки требуется сигнал, указывающий на правильно поддерживаемую заготовку. Легкие заготовки следует зажимать перед тем, как подавать на них сжатый воздух.

Функции:

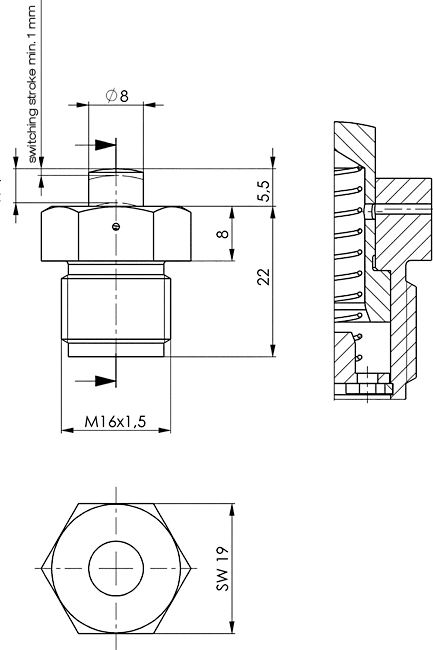

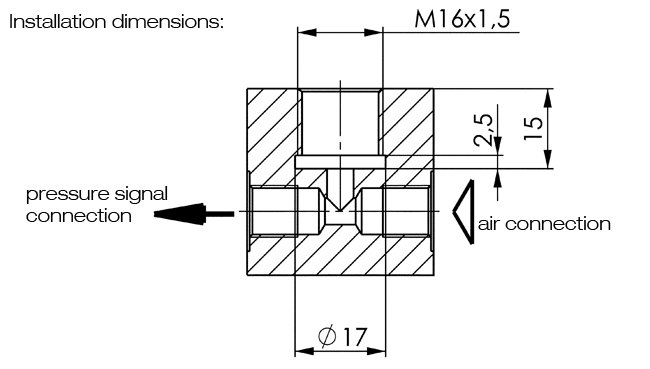

Управление опорой работает как пневматическое сопло обратного давления. Положение выдвигается из исходного положения пружиной давления. После применения струя воздуха проходит через полый поршень и радиальное выпускное отверстие на корпусе управления опорой наружу. Выпускное отверстие герметизируется, как только устанавливается заготовка, а поршень опускается вниз мин. на 1 мм. Воздушный поток возвращается назад, внутреннее давление воздуха повышается. Значение давления должно быть передано в управление соответствующим преобразователем сигнала давления. Система относительно нечувствительна к мелкой стружке.

Примечание:
Преобразователь сигнала давления не входит в комплект поставки.
Эффективная поверхность поршня при закрытом сопле = 0,95 см²
Усилие поршня = поверхность поршня x давление воздуха + усилие пружины
Уменьшите входное давление до 1 бара, максимум до 2 бар, когда воздуховод открыт, например, с помощью дроссельного обратного клапана. Когда воздуховод закрыт, динамическое давление составляет около 3 бар.
