Адаптер соединительного механизма AMF № 6370ZMMG
Подходит для установки зажимных модулей № 6151HA / 6151L.
Приложение:
Муфты применяются для безпотерьной передачи жидких и газообразных сред и регулируются по высоте крышки установочных зажимных модулей.
Примечание:
Механизм соединения и ниппель должны быть направлены примерно на 2-3 мм до соприкосновения с осевыми уплотнительными поверхностями. Радиальный допуск положения (+/- 0,2 мм) не должен быть превышен. Соединения могут быть соединены только в состоянии без давления.
Разделительная сила, вызванная гидравлическим давлением между ниппелем соединения и механизмом, определяется по формуле F [Н] = 15,4 x p [бар] и должна быть учтена.
|
|

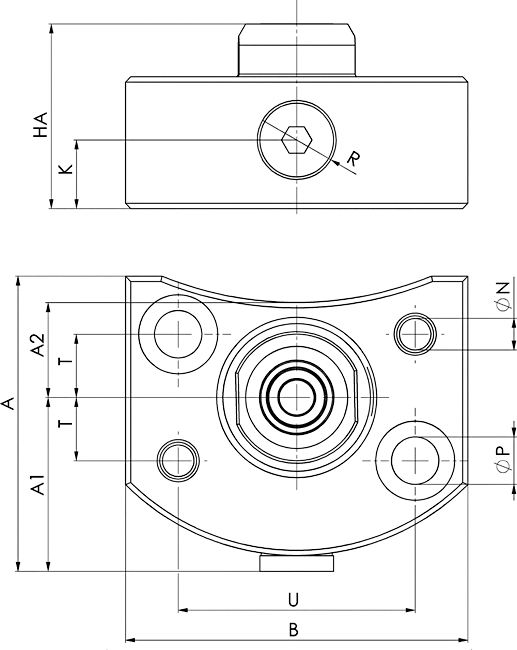

Размер |
Номинальный |
A |
A1 |
A2 |
B |
HA |
K |
диаметр N |
диаметр P |
R |
T |
U |
Вес |
|
424002 |
20 |
5 |
56 |
33 |
18 |
65 |
35 |
13 |
6 H7 |
9 |
G1/8 |
12 |
45 |
0,9 |
|
424184 |
40 |
5 |
56 |
33 |
18 |
65 |
45 |
13 |
6 H7 |
9 |
G1/8 |
12 |
45 |
1,0 |
