Винтовой соединительный механизм AMF № 6370ZMM
Максимальное рабочее давление 400 бар.
Приложение:
Муфты применяются для безпотерьной передачи жидких и газообразных сред и регулируются по высоте крышки установочных зажимных модулей.
Примечание:
Механизм соединения и ниппель должны быть направлены примерно на 2-3 мм до соприкосновения с осевыми уплотнительными поверхностями. Радиальный допуск положения (+/- 0,2 мм) не должен превышаться. Соединения могут быть соединены только в состоянии без давления. Разделительная сила, вызванная гидравлическим давлением между ниппелем соединения и механизмом, определяется по формуле F [Н] = 15,4 x p [бар] и должна быть учтена.
|
|

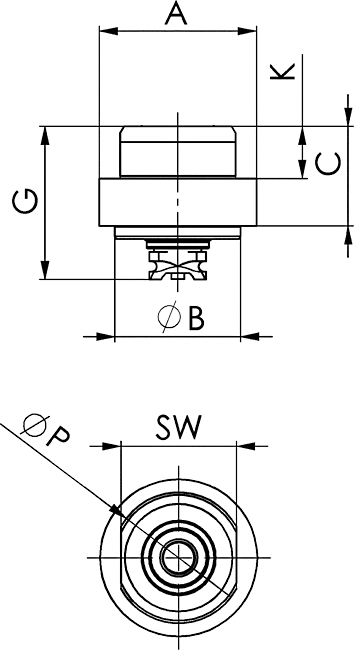

Размер |
Номинальный |
A |
диаметр B |
C |
G |
K |
диаметр P |
SW |
Вес |
|
424267 |
10 |
5 |
M30x1,5 |
24 |
19 |
29,0 |
7 |
25 |
22 |
74 |
|
424200 |
10.3 / 20 |
5 |
M30x1,5 |
24 |
19 |
29,0 |
10 |
25 |
22 |
65 |
|
424226 |
20.3 / 40 |
5 |
M30x1,5 |
24 |
24 |
31,5 |
15 |
25 |
22 |
96 |
