Соединительный ниппель-адаптер AMF № 6370ZMNG
Подходит для сцепного механизма № 6370ZMMG / ZMM.
Приложение:
Переходник ниппеля муфты является ответной частью механизма муфты и используется в сменном поддоне, в котором также находятся тяговые шпильки. Муфты применяются для безпотерьной передачи жидких и газообразных сред и регулируются по высоте установочных зажимных модулей.
Примечание:
Монтажные корпуса двух частей должны быть направлены примерно на 2-3 мм до соприкосновения с осевыми уплотнительными поверхностями. Эту функцию берет на себя адаптер соединительного ниппеля через функцию центрирования. Среда может передаваться сверху через трубное соединение или через соединение с уплотнительным кольцом. Допуск радиального положения (+/- 0,2 мм) не должен превышаться. Муфты могут быть соединены только в состоянии без давления. Разделительная сила, вызванная гидравлическим давлением между соединительным ниппелем и механизмом, определяется по формуле F [Н] = 15,4 x p [бар] и должна быть учтена.
|
|

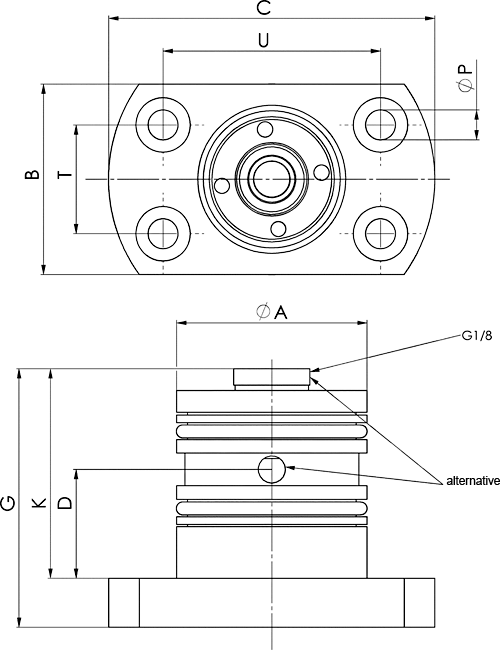

Размер |
Номинальный |
диаметр A |
B |
C |
D |
G |
K |
диаметр P |
T |
U |
Вес |
|
424242 |
10.3 / 20 / 20.3 / 40 |
5 |
35 |
35 |
60 |
20 |
47,5 |
38,5 |
5,5 |
20 |
40 |
320 |
