Зажимной уголок двусторонний № 6366D-M16 AMF

Цены

87999 11462.50 €
88013 24825.00 €
88039 25350.00 €

Характеристики

Артикул: 6366D-M16-AMF

+ -

Обратите внимание: Цены в каталоге носят ознакомительный характер и не являются публичной офертой (ст. 437 ГК РФ). Окончательная стоимость рассчитывается менеджером по актуальному курсу на день выставления счета.

Зажимной уголок двусторонний № 6366D-M16 AMF

Функции:

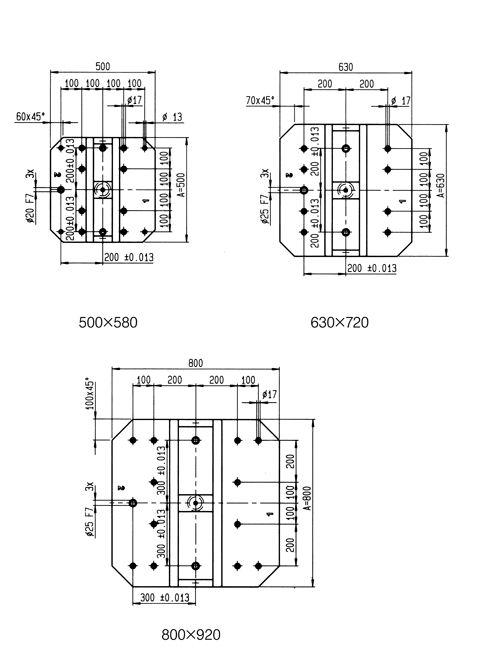

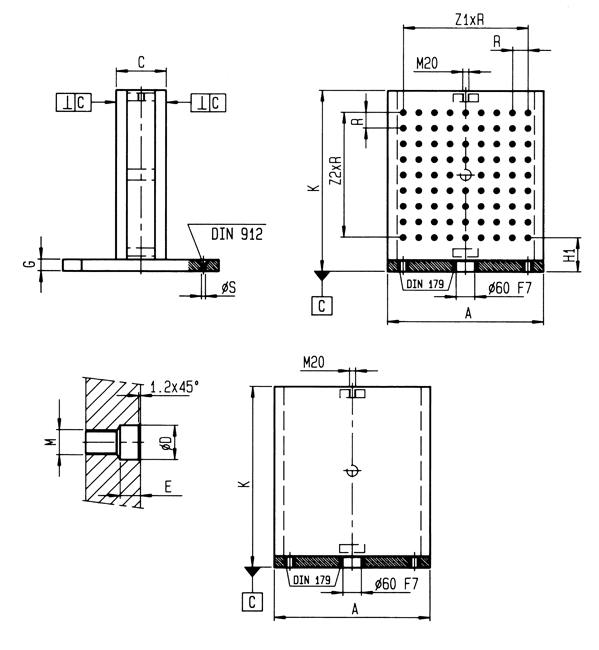

Зажимная резьба (М): M16 Шаг сетки (R): 50 мм ± 0,01 мм Отверстие сетки (D): Ø 22F7 Отверстие сетки (E): 13 мм Перпендикулярность: 0,01/200 мм Поверхности зажимной поверхности: сглаженные после азотирования Твердость: 700-100 HV1 плазменное азотирование Материал: закаленная сталь Центровочное отверстие и центральное отверстие: с закаленными втулками в соответствии с DIN 179 с базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201

№ заказа.	Артикул №.	Отклонение под прямым углом	Z1 х R	Z2 х R	Количество позиционных отверстий	Вес (кг]
87999	6366D-500x580-12	0,03	8x50	8x50	160	235
88013	6366D-630x720-12	0,04	10x50	11x50	260	408
88039	6366D-800x920-12	0,05	14x50	15x50	476	706
