Зажимная колонна № 6364D-M16 AMF

Цены

88344 14262.50 €
88369 20850.00 €
88385 31000.00 €

Характеристики

Артикул: 6364D-M16-AMF

+ -

Зажимная колонна № 6364D-M16 AMF

Функции:
Зажимная резьба (М): M16 Шаг сетки (R): 50 мм ± 0,01 мм Отверстие сетки (D): Ø 22F7 Отверстие сетки (E): 13 мм Перпендикулярность (R): 0,01/200 мм Поверхности зажимной поверхности: сглаженные после азотирования Твердость: 700-100 HV1 Материал: закаленная сталь Центровочное отверстие и центральное отверстие: с закаленными втулками в соответствии с DIN 179 с базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201

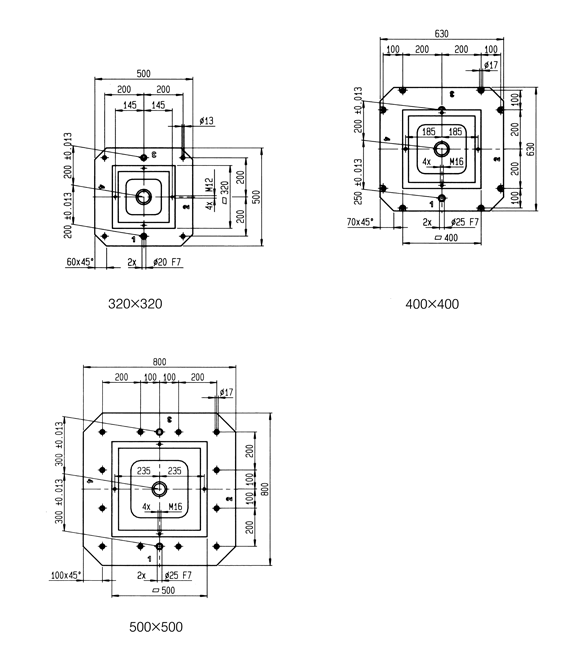

№ заказа.	Артикул №.	Отклонение под прямым углом	Z1 х R	Z2 х R	Количество позиционных отверстий	Вес (кг]
88344	6364D-320x320-12	0,03	4x50	9x50	4x50=200	232
88369	6364D-400x400-12	0,04	6x50	11x50	4x84=336	410
88385	6364D-500x500-12	0,05	8x50	15x50	4x144=576	715
