Зажимной уголок № 6362D-M12 AMF

Зажимной уголок № 6362D-M12 AMF

Функции:

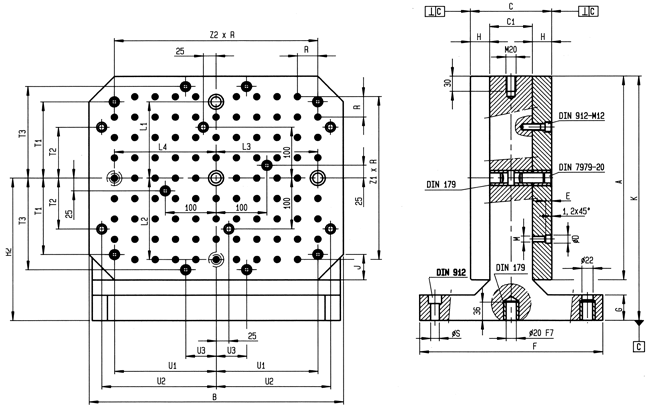

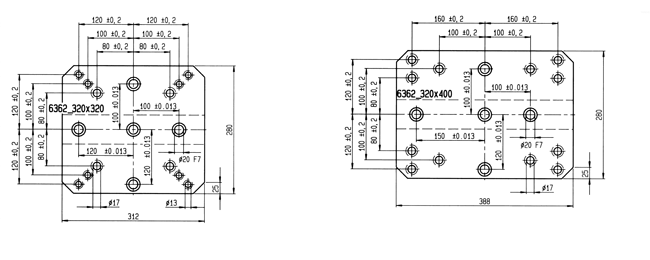

Зажимная резьба (М): M12 Шаг сетки (R): 40 мм ± 0,01 мм Отверстие сетки (D): Ø 16F7 Отверстие сетки (E): 12 мм Перпендикулярность: 0,01/100 мм Поверхности зажима: сглажены после азотирования Твердость (зажимная паллета): 700-100 HV1 плазменное азотирование Материал: базовый блок: алюминиевое литье Паллета: закаленная сталь Центрирующее отверстие и центральное отверстие: с закаленными втулками в соответствии с DIN 179 с зажимной и базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201 Контур (зажимные паллеты): вырезаны с помощью кислородно-ацетиленового пламени/пилы Установленная зажимная паллета: в соответствии с таблицей

Примечание:
При использовании зажимного кронштейна № 6362D** допуск прямоугольности состоит из допуска зажимного кронштейна № 6362B (базовый блок) и допуска параллельности поддона.
