Зажимной уголок двусторонний № 6366D-M12 AMF
Функции:

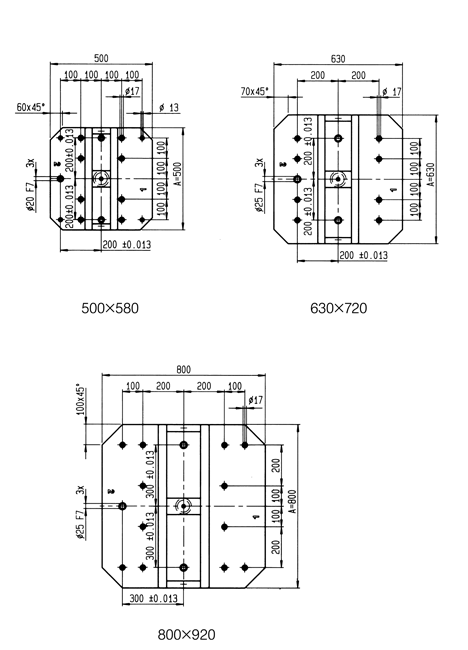

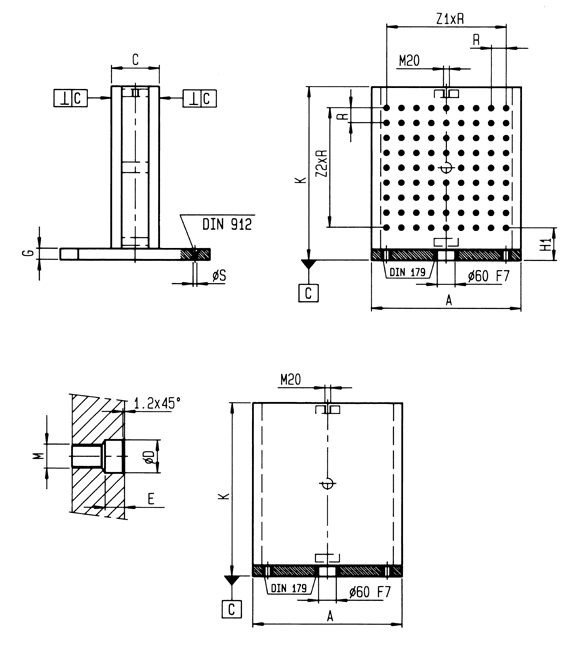

Зажимная резьба (М): M12 Шаг сетки (R): 40 мм ± 0,01 мм Отверстие сетки (D): Ø 16F7 Отверстие сетки (E): 12 мм Перпендикулярность: 0,01/200 мм Поверхности зажимной поверхности: сглаженные после азотирования Твердость: 700-100 HV1 плазменное азотирование Материал: цементированная сталь Поддон: цементированная сталь Центровочное отверстие и центральное отверстие: с закаленными втулками в соответствии с DIN 179 с базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201
|
№ заказа. |
Артикул №. |
Отклонение под прямым углом |
Z1 х R |
Z2 х R |
Количество позиционных отверстий |
Вес |
|
87841 |
6366D-500x580-11 |
0,03 |
10x40 |
10x40 |
240 |
238 |
|
88005 |
6366D-630x720-11 |
0,04 |
12x40 |
14x40 |
386 |
410 |
