Ввинчивающийся фланец № 6993 AMF
Оцинкованный.
Дизайн:
Уплотнение на дюймовой резьбе с уплотнительной кромкой в соответствии с DIN 3852-2 Форма B. Уплотнение с уплотнительным конусом X в соответствии с ISO 8434-1 (конус 24°) или 8434-6 (конус 60°). Для уплотнения стороны ввинчивания можно использовать медное уплотнение DIN 7603 Форма A, которое предотвращает отражение отверстия для ввинчивания.
Примечание:
Внимание: Не используйте тефлоновую ленту! Медное уплотнение 1/8 номер заказа 69815 Медное уплотнение 1/4 номер заказа 69823
|

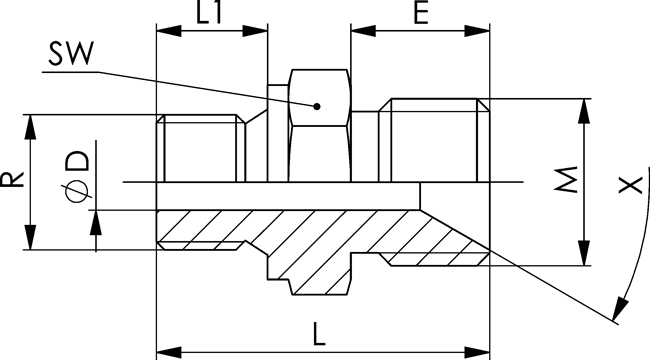

Номер заказа |
Артикул №. |
R |
L |
L1 |
E |
М |
диаметр D |
SW |
Х° |
макс. рабочее |
Вес |
|
69302 |
6993-M12х1,5-G1/8 |
G1/8 |
24 |
8 |
10 |
M12 х 1,5 |
4 |
14 |
60 |
400 |
15 |
|
69328 |
6993-M12х1,5-G1/4 |
G1/4 |
30 |
12 |
10 |
M12 х 1,5 |
4 |
19 |
24 |
400 |
30 |
