Блок разъединителя поддонов № 6919-2 AMF

Блок разъединителя поддонов № 6919-2 AMF

для цилиндров одностороннего действия,
макс. рабочее давление 400 бар.

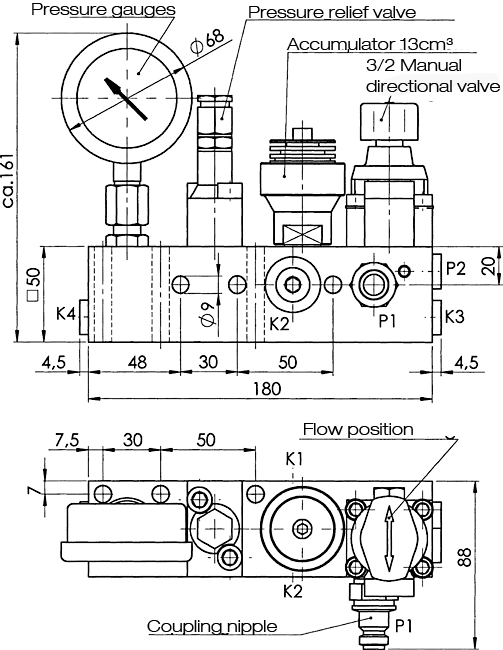

Дизайн:
- Распределитель из фосфатированной стали
- 3/2-ходовой ручной седельный клапан
- Аккумулятор
- Предохранительный клапан на 400 бар
- Манометр (600 бар; номинальный размер 63; с глицериновым демпфированием)
- Соединительный разъем № 6990 G1/4 S и фитинги

Приложение:

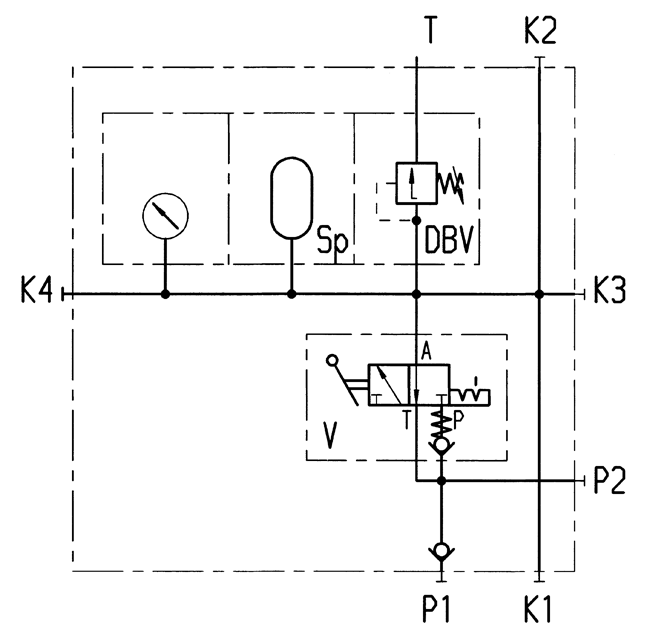

Основное применение блока разъединителя поддонов — поддержание давления в приспособлениях, которые отсоединяются от насосного агрегата во время процесса обработки. Например, на гибких обрабатывающих центрах с системами смены поддонов. При герметичных гидравлических элементах потеря давления должна быть ограничена 2 бар/ч (см. схему). Встроенный аккумулятор может компенсировать утечку масла объемом около 6 см³ в диапазоне от 150 до 400 бар. Вход давления подключается к P1 или P2 и контролируется манометром.

1. Соедините насосный агрегат с блоком разъединителя поддонов.
2. Переключите ручной седельный клапан на поток.
3. Извлеките заготовку или вставьте новый.
4. Задействуйте насосный агрегат (зажмите).
5. После того, как давление будет создано (проверьте по манометру), седельный клапан должен быть установлен на закрытие.
6. Задействуйте насосный агрегат (разожмите).
7. Насосный агрегат отсоединяется от блока разъединителя поддонов.

Функции:
После отсоединения насосного агрегата давление в зажимном приспособлении не может быть сброшено даже при работе с седельным клапаном. Компактная конструкция. Выходы нагрузки (К1 - К4).

Примечание:
1. Если седельный клапан открыт в отсоединенном состоянии, его нельзя снова соединить. Затем седельный клапан должен быть переключен в положение закрытия. Ослабьте соединительный разъем SW (AF), чтобы сбросить давление 22, а затем снова затяните.
2. К точке зажима также может быть приложено давление, когда седельный клапан установлен в положение закрытия.
