Блок разъединителя поддонов № 6919-20 AMF
для цилиндров двустороннего действия,
макс. рабочее давление 400 бар.

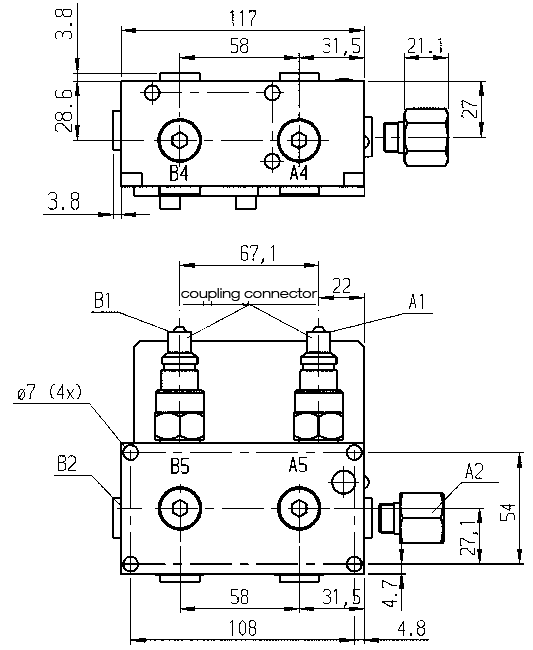

Дизайн:
Коллектор из вороненой стали. Встроенный предохранительный клапан с фиксированной настройкой. 4 соединения для потребителей, напорного бака и манометра. Включает соединительную муфту № 6919-20S, номер заказа 320010 и адаптер G1/4 для соединения A2. Фильтр встроен в прямую и обратную линии.
Приложение:

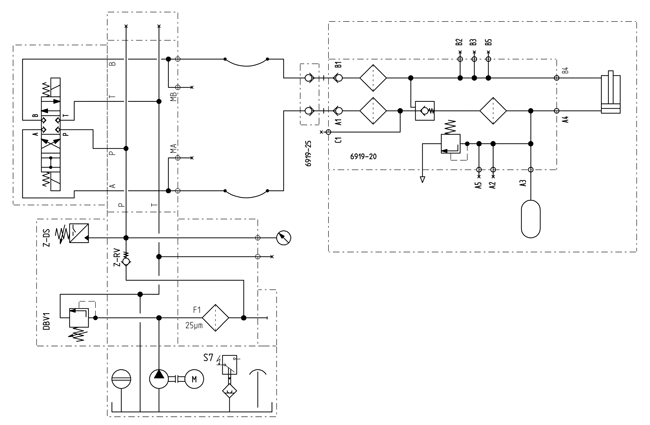

Основное применение блока разъединителя поддонов — поддержание гидравлического давления в приспособлениях, которые отсоединяются от генератора давления во время процесса обработки. Например, на гибких обрабатывающих центрах с системой смены поддонов. Возможные небольшие утечки масла компенсируются в определенном диапазоне давления присоединенным аккумулятором. Пожалуйста, ознакомьтесь с техническими данными используемого аккумулятора (№ 6919-13 или № 6919-40). Во время соединения зажимной контур и возвратный приводной контур должны быть без давления.
Примечание:
В зажимной цепи необходимо использовать аккумулятор № 6919S-013/040. Для визуального контроля давления необходимо присоединить манометр № 6983-1.
|
Номер заказа |
Артикул №. |
Q |
Выходы зажима A2 - A5 |
Выходы разблокируются от B2 до B5 |
Вес |
|
320002 |
6919-20 |
7,5 |
Г1/4 |
Г1/4 |
2572 |
