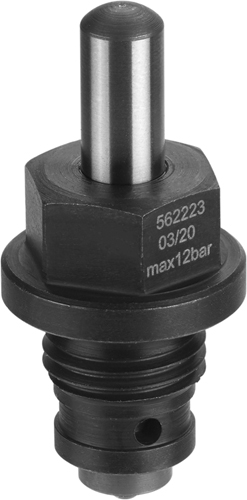

Управление поддержкой, пневматическое № 6984-20 AMF

Управление поддержкой, пневматическое № 6984-20 AMF

Дизайн:
Корпус из стали, закалённой и отшлифованной. Поршень закалён и отшлифован. Пружина сжатия из нержавеющей стали. Уплотнительные кольца и пружины поставляются в стандартной комплектации.

Приложение:
Управление поддержкой используется в приспособлениях, где для обработки требуется сигнал, указывающий на правильно поддерживаемую заготовку. Легкие заготовки следует зажимать перед подачей на них сжатого воздуха. Для обеспечения правильной работы управления поддержкой требуется точный поток воздуха перед датчиком давления.

Функции:
Управление опорой работает как пневматическое сопло обратного давления. Положение выдвигается из исходного положения пружиной давления. После применения струя воздуха проходит через поршень и радиальное вентиляционное отверстие на корпусе управления опорой наружу. Выпускное отверстие герметизируется, как только устанавливается заготовка, а поршень опускается вниз минимум на 1,5 мм. Рекомендуется ход зажима 2-3 мм. Воздушный поток возвращается назад, внутреннее давление воздуха повышается. Значение давления должно передаваться в управление с помощью соответствующего преобразователя сигнала давления. Система относительно нечувствительна к мелкой стружке.

Примечание:
Преобразователь сигнала давления не входит в комплект поставки.
Эффективная поверхность поршня при закрытом сопле = 0,28 см²
Усилие поршня = поверхность поршня x давление воздуха + сила пружины
Давление сброса при сигнале давления должно быть установлено с помощью клапана регулировки объемного расхода выше по потоку (например, дроссельного/обратного клапана). Управляющий воздухозаборник 1-12 бар. Соблюдайте макс. момент затяжки. После затяжки проверьте, что поршень движется плавно. При необходимости ослабьте. Вклейте в корпус с помощью фиксатора винта (например, Loctite 638).
