Соединительный механизм, резьбовая конструкция № 6989M AMF

Соединительный механизм, резьбовая конструкция № 6989M AMF

Дизайн:
Корпус цилиндра и внутренние детали из нержавеющей стали. Уплотнения из NBR, Viton, POM и PU.

Приложение:
Муфты используются для герметичного соединения гидравлических масляных линий. Элементы муфты устанавливаются в корпус. Уплотнение между механизмом муфты и ниппелем является осевым и устанавливается в механизме муфты. Если уплотнение изношено, его можно заменить. Механизм муфты всегда должен использоваться в сочетании с ниппелем той же системы. В зависимости от версии муфты могут соединяться и разъединяться при максимальном рабочем давлении.

Функции:

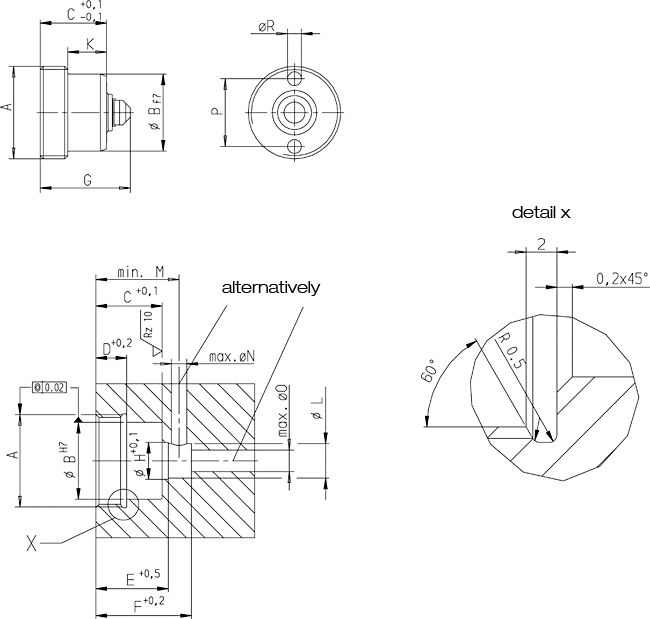

Для соединения соединительный механизм и ниппель должны быть выровнены по оси. Монтажные корпуса двух частей должны быть направлены примерно на 2-3 мм до соприкосновения с осевыми уплотнительными поверхностями. Допуск радиального положения не должен быть превышен. Сила сцепления между соединительным ниппелем и механизмом из-за гидравлического давления определяется по формуле NW3: F [Н] = 9,4 xp [бар], NW5: F [Н] = 15,4 xp [бар] и должна быть приложена снаружи способом силового замыкания или формового замыкания. Соединительный механизм должен герметизировать дно отверстия, в котором он установлен. Монтажное отверстие должно быть обработано с указанной точностью и чистотой поверхности.

Примечание:
Осевые уплотнительные поверхности спереди должны быть защищены от загрязнения. Поскольку соединительные элементы имеют гладкие, непрерывные уплотнительные поверхности, опасность их загрязнения снижается, а удобство их очистки пользователем перед процессом соединения увеличивается. Хорошие результаты могут быть достигнуты путем промывки и продувки сжатым воздухом. Допуск позиционирования
в осевом направлении для всех соединительных элементов: +0,5 мм.
Допуск позиционирования в радиальном направлении для соединительных узлов: +/- 0,3 мм.
Допустимый угловой допуск: +/- 1°.
Диаграммы: сила сцепления и сопротивление потоку см. в 6989N.
Монтажный инструмент для уплотнительного кольца:
Размер 05 и 06, номер заказа 551864 / размер 10 и 20, номер заказа 551865
Инструмент для ввинчивания:
Размер 05 и 06, номер заказа 552759 / размер 10 и 20, номер заказа 552760

По запросу:
Другие размеры доступны по запросу.
