Штепсельное соединение № 6994S AMF
макс. рабочее давление 500 бар.

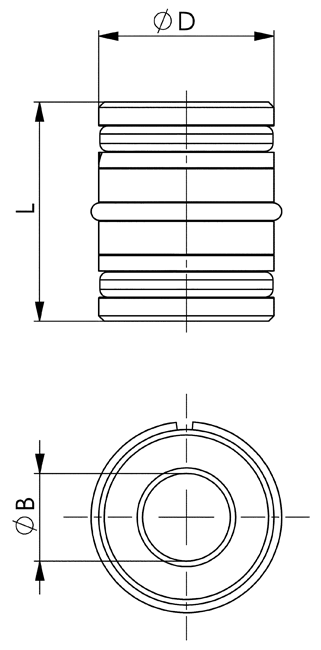

Дизайн:
Корпус изготовлен из нержавеющей стали, уплотнения из FKM.
Приложение:
Для соединения двух компонентов на небольшом расстоянии без использования фитингов.
Предназначены для трубопроводного и безвинтового соединения под давлением масла.
Примечание:

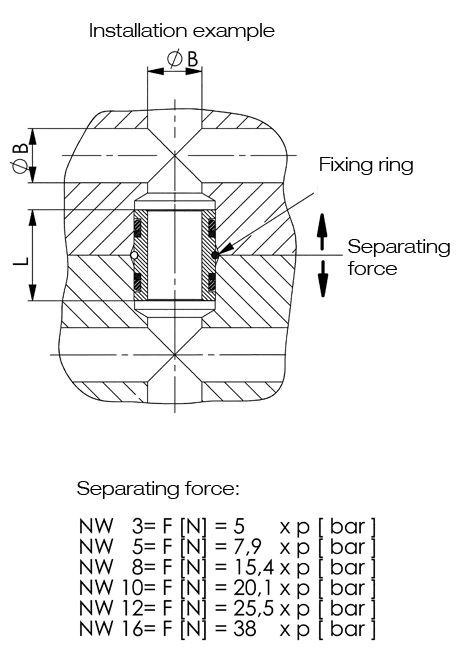

Аксиально эффективная гидравлическая сила должна быть поглощена снаружи силовым замыканием или геометрическим замыканием.
Сила должна быть определена с использованием формулы f. разделительная сила F [Н] = Фактор xp [бар] (например, при NW3: F= 5 xp).
По запросу:
Специальные размеры доступны по запросу.
|
Номер заказа |
Артикул №. |
Номинальный |
Температура окружающей среды |
Вес |
|
554415 |
6994S-03 |
3 |
150 |
4 |
|
554416 |
6994S-05 |
5 |
150 |
6 |
|
554417 |
6994S-08 |
8 |
150 |
13 |
|
554418 |
6994S-10 |
10 |
150 |
20 |
|
554419 |
6994S-12 |
12 |
150 |
25 |
|
554420 |
6994S-16 |
16 |
150 |
30 |
