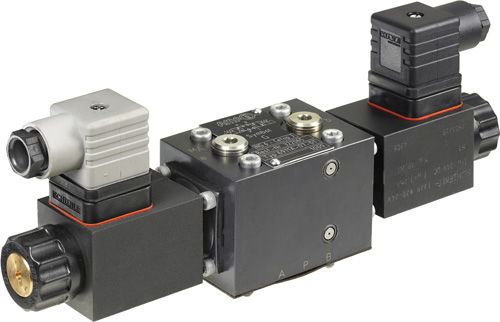

Седельный клапан, 4/3-ходовой № 6911A-07-01 AMF

Седельный клапан, 4/3-ходовой № 6911A-07-01 AMF

для кольцевого соединения,
макс. рабочее давление 400 бар,
мин. рабочее давление 10 бар.

Дизайн:
Герметичные, герметичные распределительные клапаны со стандартной монтажной поверхностью NG 6. Расположение отверстий стандартизировано на национальном, европейском и международном уровнях. Размеры указаны в стандартах DIN 24340-Form A, CETOP R 35 H и ISO 4401. Клапаны приводятся в действие электромагнитным способом. Гнездо устройства согласно DIN / EN 175301-803 входит в комплект поставки.

Приложение:
Седельные клапаны 3/3 и 4/3 определяют направление потока масла. Эти клапаны в основном используются для прямого управления потребителями одностороннего и двухстороннего действия.

Функции:
С электрически бестоковыми магнитами клапаны занимают закрытое нейтральное положение. Все соединения герметично запечатаны благодаря конструкции седла.
Если оба магнита запитаны одновременно, это создает четвертое положение переключателя, в котором все соединения подключены к линии бака и, таким образом, не находятся под давлением. В этом положении переключателя потребительские линии могут быть легко соединены.
Шаровой обратный клапан также вставлен в P-канал. Этот обратный клапан предотвращает нежелательную компенсацию давления в случае перекрытия контуров. Уплотнение между клапанами и поверхностями контрфланца выполнено с помощью уплотнительных колец.

Примечание:
Запасная часть: Вставной обратный клапан, номер заказа 402156

По запросу:
Распределитель седельный с управляющим напряжением 230 В переменного тока 50/60 Гц.
