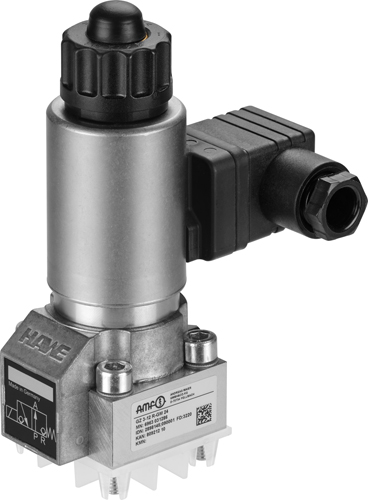

Седельный клапан, 3/2-ходовой № 6910-06-06 AMF

Седельный клапан, 3/2-ходовой № 6910-06-06 AMF

для кольцевого соединения,
макс. рабочее давление 500 бар,
мин. рабочее давление 10 бар

Дизайн:
Шар, являющийся основным элементом управления, прижимается либо магнитом, либо пружиной к закаленным шаровым седлам. Таким образом, заблокированное направление потока герметично перекрывается. Магниты работают с рычагом-переключателем или без него и спроектированы и проверены в соответствии с VDE 0580. Седельный клапан имеет ручной аварийный привод. Обратный клапан встроен в канал P. Магнитные катушки могут поворачиваться на 360° в бесступенчатом диапазоне.

Приложение:
3/2-ходовой седельный клапан используется для определения направления потока масла. Эти клапаны в основном используются для прямого управления цилиндрами одностороннего действия.

Функции:
Герметизация шаровыми седлами. Уплотнение масляных каналов основания клапана кольцами круглого сечения. Седельный клапан имеет полностью гидравлическую компенсацию давления и отрицательное переключение.

Примечание:
Направление потока должно соответствовать направлению стрелки в соответствии с символом. Положение установки необязательно. Гидравлическое масло HLP или HLPD в соответствии с DIN 51524 часть 2.
